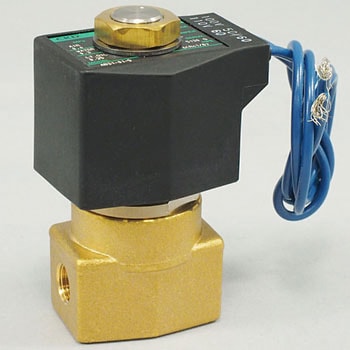

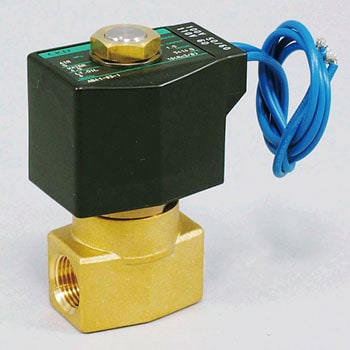

直動式2ポート電磁弁 通電時開形 マルチレックスバルブ

●特長：

水、空気、ガス、油等、多種類の流体を制御するマルチレックスバルブシリーズ。

●外形寸法(mm)：

47×34×75

●接続口径(Rc)：

1/4

●雰囲気：

腐食性ガス、爆発性ガスのない場所

●最高使用圧力(MPa)：

5 (流体：蒸気の場合1)

●質量(kg)：

0.35

●オリフィス(mm)：

3.0

●流体温度(℃)：

-10〜60(凍結ないこと)

●弁座漏れ(cm³/min)：

0(JIS漏れ基準)

●弁構造：

直動形ポペット

●耐圧(MPa)：

25(水圧)

●材質(ボディ)：

黄銅

●取付姿勢：

自在

●作動区分：

ノーマルクローズ形(通電時開形)

●使用流体：

空気、ガス、低真空(1.33×10²Pa)、水、灯油、油(50mm²/s以下)

●最高作動圧力差(MPa)：

空気：1.0
水、灯油：0.7
油：0.5

●材質(シール)：

ニトリルゴム

●耐熱クラス：

B

●周囲温度(℃)：

-20〜60

●Cv値：

0.31

●ポート数：

2

●有効断面積(mm²)：

6.2

●コイルハウジング：

グロメットリード線

●皮相電力(VA)：

保持時(50Hz/60Hz)：12/10
起動時(50Hz/60Hz)：17/14

●消費電力(W)：

50Hz：5.2
60Hz：3.8

●RED BOOKVol3ページ：

842

●総合カタログVol13ページ：

223

●内容量：

1個
