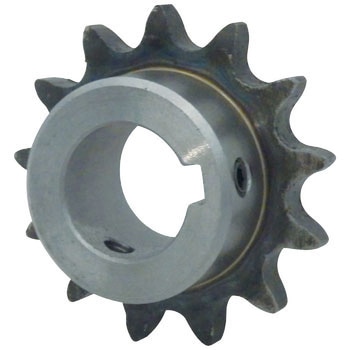

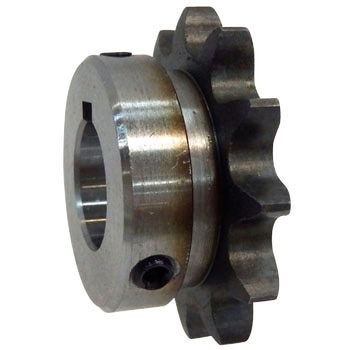

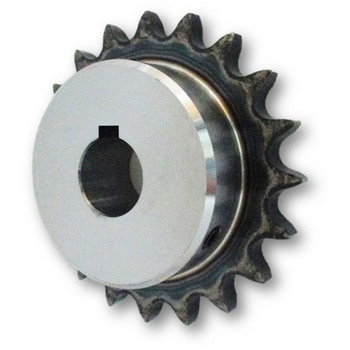

FBNフィニッシュドボア スプロケット 新JISキー溝仕様

●特長：

FBNスプロケットはKANA標準NKスプロケットを軸穴、キー溝と、さらにセットスクリュウ加工を施した完成品のスプロケットです｡
優れた設備と徹底した品質管理による集中生産方式により、高精度で品質が安定しています｡
統計1900種類の以上のバリエーションが、ユーザーのニーズにマッチし、トータルコストを低減します｡
FBN(新JIS加工)は新JIS規格(JIS B 1301-1976）平行キーにもとづき加工しております｡
キー幅の許容差はH7です｡

●注意：

※ボス外径に溝があります。

●歯数：

10

●ボス径BD(mm)：

32

●ボス長BL(mm)：

22

●ローラリンク内幅(W)(mm)：

7.95

●材質：

機械構造用炭素鋼

●質量(kg)：

0.14

●タイプ：

FBN40B

●硬度：

歯先高周波焼入

●寸法a(mm)：

5

●寸法S(mm)：

5.2

●使用チェーン：

No.40

●ローラ外径(Dr)(mm)：

7.95

●チェーンピッチ(P)(mm)：

12.7(1/2インチ)

●歯幅(T)(mm)：

7.2

●外径(Do)(Φmm)：

46

●寸法GD(mm)：

27

●内容量：

1個
