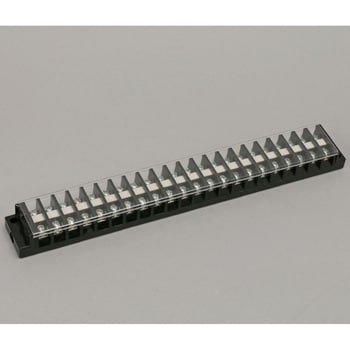

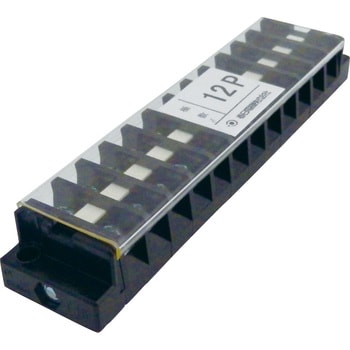

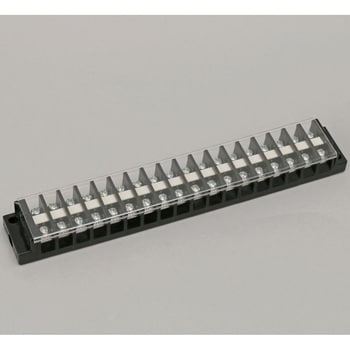

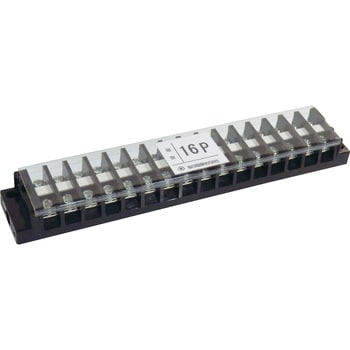

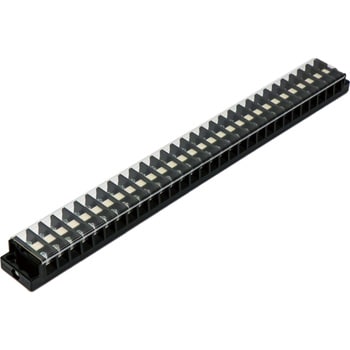

組端子台

●特長：

あらかじめ決められた極数に組み立てられた端子台です。

●仕様：

組端子台

●定格絶縁電圧(V)：

250

●最大電流(A)：

0.75mm²電線-10
1.25mm²電線-15
2mm²電線-20


●材質：

ターミナルベース：フェノール
端子ねじ部：鉄（亜鉛メッキ クロメート処理）
導電板：黄銅（ニッケルメッキ）
記名シール：ファイバー
カバー：ポリカーボネート

●耐電圧：

2000V 1分間

●温度上昇：

40℃以下（導電金具の温度上昇値）

●端子ねじ：

M3.5×8±セルフアップ

●締付トルク：

1.0〜1.3N･m

●適合電線(mm²)：

2

●周囲温度：

-20〜55℃（ただし、結露や氷結のないこと）

●定格(A)：

20(2mm²

●準拠規格：

JIS C2811（工業用端子台）

●絶縁抵抗(MΩ)：

100以上（各充電部相互間および各充電部と取付金属板の間）

●相対湿度：

45〜85％

●接続可能電線(mm² )：

0.75、1.25、2

●定格インパルス耐電圧(kV)：

6

●内容量：

1個
