標準形サーマルリレー

●特長：

バイメタルによる熱動形保護継電器として、モータの過負荷・拘束による焼損から保護します。
リセット方式の手動、自動切換えができます。
手動トリップができ、しかもトリップフリーです。
動作確認が容易です。
整定電流値の設定が容易です。
1a1bの高接触信頼性独立補助接点を採用し、a、b接点異電圧使用ができます。

●注意：

※単独設置にする場合は単独設置ユニットをご使用ください。

●仕様：

電磁開閉器用

●形式：

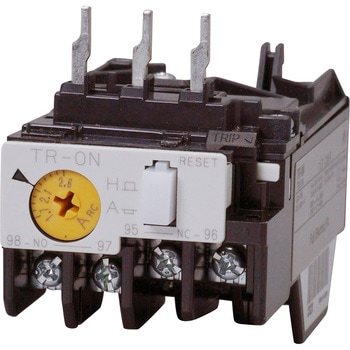

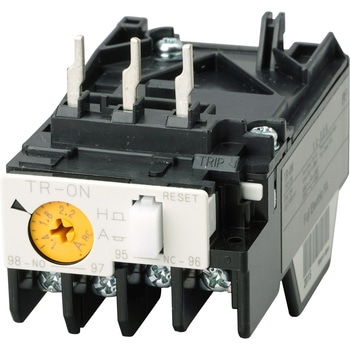

TR-0N

●質量(kg)：

0.09

●定格通電電流：

3A

●最小適合負荷：

DC5V、3mA

●補助接点：

1a1b

●定格使用電流(A)：

交流（AC-15）
AC24V：3（0.3）
AC110：2.5（0.3）
AC220V：2（0.3）
AC440V：1（0.3）
AC550V：0.6（0.3）
直流（DC-13）
DC24V：1.1（0.3）
DC110V：0.28
DC220V：0.14
（ ）内数値は、自動リセット式の場合のa接点定格

●外形寸法(幅W×高さH×奥行D)(mm)：

44×80×58.5

●消費電力(VA)：

1.8/極

●ヒートエレメント数：

2

●総合カタログVol13ページ：

279

●内容量：

1個
