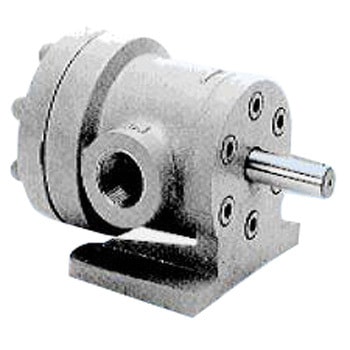

ベーンポンプ(DVシリーズ)

●寸法T(Фmm)：

25.5

●ポンプ：

容量形式：中形

●寸法B(mm)：

55

●寸法E(mm)：

140

●質量(kg)：

28

●適合流体：

石油系作動油

●寸法F(mm)：

13

●回転方向：

軸端より見て：時計方向(右回転)

●寸法L(mm)：

101.7
公差：0〜-0.22

●寸法AA(mm)：

76

●寸法AB(φmm)：

14

●寸法AC(mm)：

15

●寸法AD(mm)：

4.76
公差：0〜-0.03

●寸法X(mm)：

196.8

●寸法AF(Rc)：

1 1/4

●形式：

単段ベーンポンプ

●寸法G(mm)：

114.3

●寸法K(mm)：

186

●寸法A(mm)：

235

●寸法Y(mm)：

98.4

●寸法J(mm)：

16

●寸法N(mm)：

27.7
0〜-0.2

●寸法P(Φmm)：

25.4
公差：0〜-0.021

●寸法C(mm)：

54

●寸法AE(Rc)：

1 1/2

●寸法D(mm)：

25.4

●寸法H(mm)：

66.7

●取付方式：

フート取付形

●寸法R(mm)：

200

●寸法U(mm)：

222

●寸法S(mm)：

100

●寸法V(mm)：

111

●寸法Z(mm)：

152

●内容量：

1台
