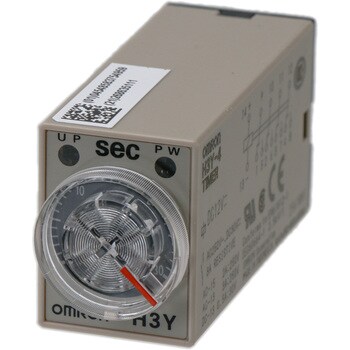

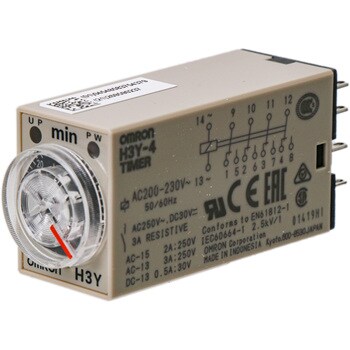

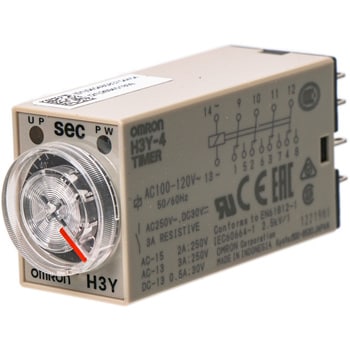

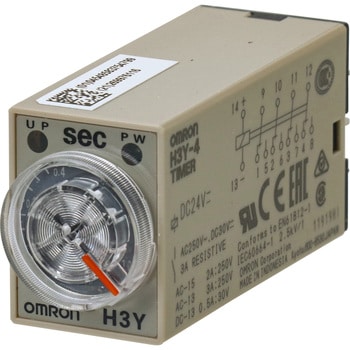

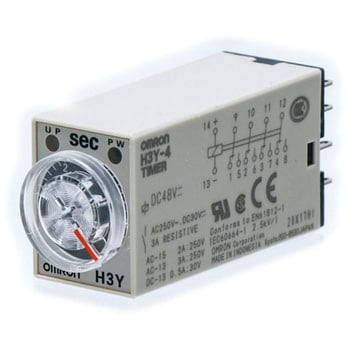

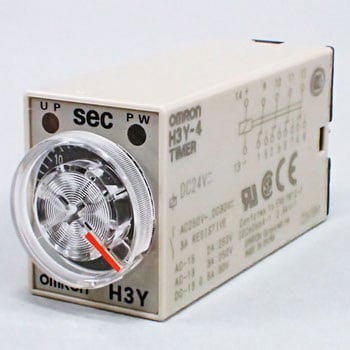

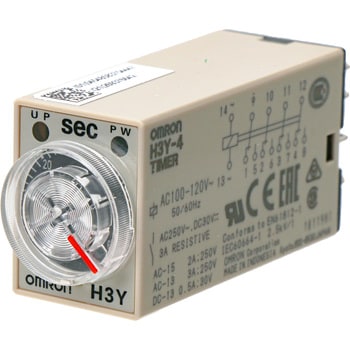

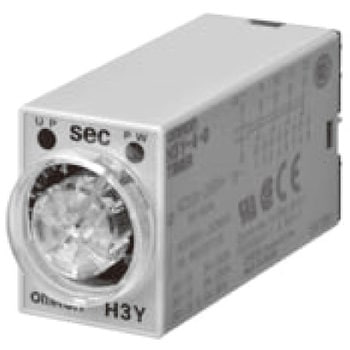

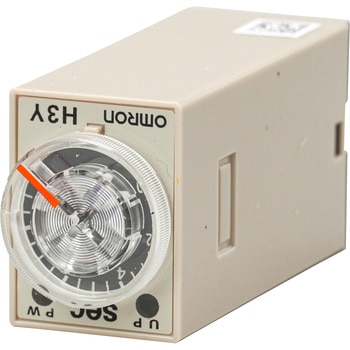

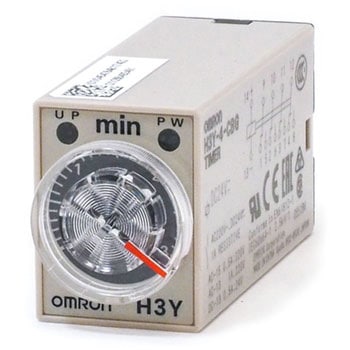

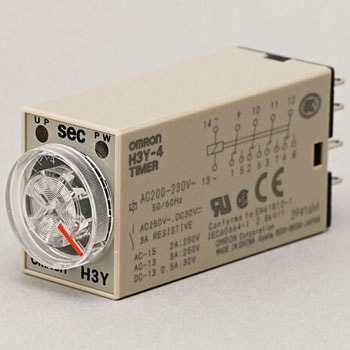

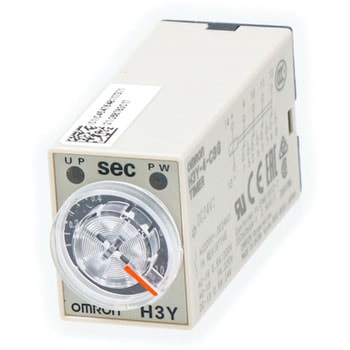

ソリッドステート・タイマ 形H3Y

●仕様：

パワーオンディレー

●限時接点：

4c

●復帰方式：

自己復帰

●動作方式：

限時動作

●質量(g)：

約50

●保護構造：

IP40

●耐電圧：

導電部端子と露出した非充電金属部間(端子ねじ部は除く)：AC2000V 50/60Hz 1min
操作電源回路と制御出力間：AC2000V 50/60Hz 1min
異極接点間：AC1500V 50/60Hz 1min
非連続接点間：AC1000V 50/60Hz 1min

●電源電圧(V)：

AC100〜120

●絶縁抵抗(MΩ)：

100以上(DC500Vメガにて測定)

●寿命：

機械的：1000万回以上(無負荷、開閉ひん度1800回/h)
電気的：20万回以上(AC250V 3A 抵抗負荷 開閉ひん度1800回/h)常温時

●電圧の影響：

±2%以下(最大目盛時間にて)

●耐振動（耐久）：

10〜55Hz 片振幅0.75mm 3方向 各1h

●耐衝撃（耐久）：

1000m/s²

●復帰時間：

0.1s以下(途中復帰を含む)

●耐ノイズ：

ノイズシュミレーターによる方形波ノイズ(パルス幅100ns/1μs立上がり1ns)±1.5kV

●温度の影響：

±2%以下(最大目盛時間にて)

●動作時間のばらつき：

±1%以下(最大目盛時間にて)

●インパルス電圧（V）：

電源端子間：3kV
導電部端子と露出した非充電金属部間：4.5kV

●静電気耐力：

誤動作：5kV
破壊：8kV

●耐振動（誤動作）：

10〜55Hz 片振幅0.5mm 3方向 各10min

●耐衝撃（誤動作）：

100m/s²

●瞬時接点：

なし

●セット誤差：

±10%±50ms以下(最大目盛時間にて)

●内容量：

1個
