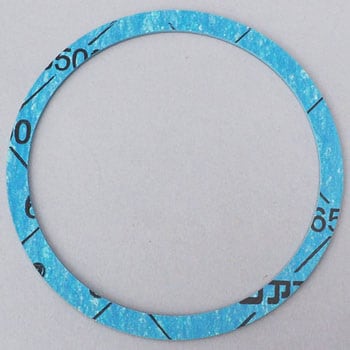

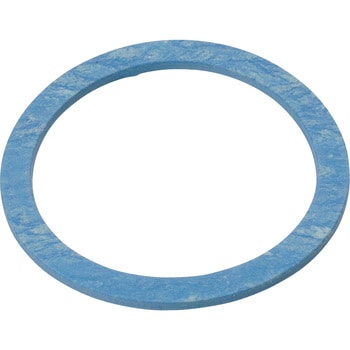

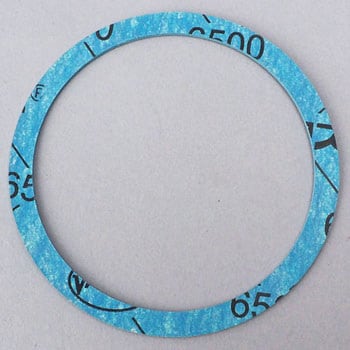

ユニオンパッキン (ノンアス)

●特長：

各種産業の配管フランジ、機器用のノンアスガスケットとして適しています。

●用途：

石油精製・化学、船舶など各種産業の各種産業の配管フランジ、弁ボンネット、各種機器の接合面のガスケット

●その他：

100℃以上で使用する場合はガスケットペースト(シールペースト、No.5、No.5M、No.6、No.6M)を塗布し、締付面圧を29.4MPa(300kgf/cm²)以上として、配管応力の負荷がかかりにくい個所や取り替え易い個所に使用してください。

●厚さ(mm)：

1.5

●色：

青

●使用温度範囲(℃)：

-50〜160

●適合流体：

空気、水、水蒸気、石油系の油、油ガス、中性塩類水溶液、弱酸、弱アルカリ、一般ガス類など

●圧力(MPa[kgf/cm²])：

使用限界
水系流体：2.94(30)
油系流体：2.45(25)
ガス系流体：0.98(10)

●密度(g/cm³)：

1.81

●柔軟性：

割れなし(厚さの12倍)

●圧縮率(%)：

10.0
34.3MPa(350kgf/cm²)

●復元率(%)：

62.3
34.3MPa(350kgf/cm²)

●引張強度(MPa[kgf/cm²])：

横方向
15.0(153)

●RED BOOKVol3ページ：

866

●総合カタログVol13ページ：

229

●内容量：

1枚
