工具の通販モノタロウ > 機械部品 > 支柱・クランプ > クロスブラケット

11 件中 1 - 11 件
鍋屋バイテック会社

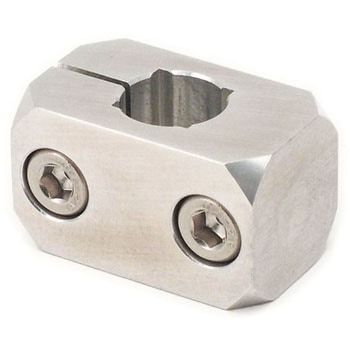

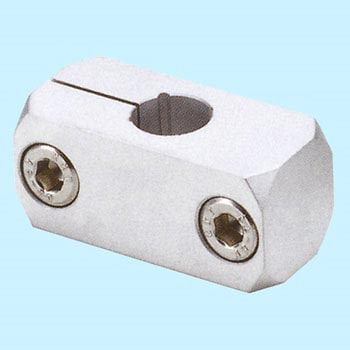

クロスブラケット

注文コード:07288854,07288863,07288872,07288881,07288897,07288906,07288915,07288924,07288933,07288942,07288951 注文コード:07288854,07288863,07288872,07288881,07288897,07288906,07288915,07288924,07288933,07288942,07288951

●特長:
搬送ラインの側面パネルやアルミフレームなどとシャフトを連結するブラケット。
市販のアルミフレームの溝ピッチ・固定用ナットのねじ径に適応しています。
クランピングタイプ。シャフトの取りつけ・取りはずしが容易。しかもシャフトを傷つけません。
取りつけとシャフト締結が同時にできます。
軽量なアルミニウム製で丸シャフトと角シャフトのいずれにも使用できます。

●付属品:
六角穴付きボルト
●材質(本体):
アルミニウム(A6063)
●材質(ねじ部):
SUS304
●仕上:
本体:バレル研磨
●内容量:
1個


↓各品番毎の詳細は注文コードをクリックしてください。
注文
コード

品番
質量(g)
寸法A(mm)
寸法F(mm)
寸法D(Φmm)
寸法B(mm)
寸法W(mm)
寸法P(mm)
ねじ径M
寸法Lm(mm)
参考
基準
価格

通常価格単価(税別)
出荷
関連

数量
07288854 FBCA-M4-10-C 18 16 6 10(H8) 8(H11) 32 20 M4×16 4.4 ¥1,320
¥1,122 ¥1,066
特価
出荷目安:5日
返品不可
07288863 FBCA-M4-12-C 25 19 6 12(H8) 10(H11) 32 20 M4×20 5.4 ¥1,390
¥1,182 ¥1,123
特価
出荷目安:5日
返品不可
07288872 FBCA-M5-10-C 19 16 6 10(H8) 8(H11) 32 20 M5×16 5.4 ¥1,320
¥1,122 ¥1,066
特価
出荷目安:5日
返品不可
07288881 FBCA-M5-12-C 25 19 6 12(H8) 10(H11) 32 20 M5×20 6.4 ¥1,390
¥1,182 ¥1,123
特価
出荷目安:5日
返品不可
07288897 FBCA-M6-10-C 38 19 6.5 10(H8) 8(H11) 43 30 M6×20 7.5 ¥1,410
¥1,199 ¥1,139
特価
出荷目安:5日
返品不可
07288906 FBCA-M6-12-C 36 19 6.5 12(H8) 10(H11) 43 30 M6×20 7.5 ¥1,410
¥1,199 ¥1,139
特価
出荷目安:5日
返品不可
07288915 FBCA-M6-15-C 45 22 6.5 15(H8) 12(H11) 43 30 M6×22 6.5 ¥1,510
¥1,284 ¥1,220
特価
出荷目安:5日
返品不可
07288924 FBCA-M8-10-C 89 25 8 10(H8) 8(H11) 56 40 M8×25 8.6 ¥1,660
¥1,411 ¥1,340
特価
出荷目安:5日
返品不可
07288933 FBCA-M8-12-C 87 25 8 12(H8) 10(H11) 56 40 M8×25 8.6 ¥1,660
¥1,411 ¥1,340
特価
出荷目安:5日
返品不可
07288942 FBCA-M8-15-C 82 25 8 15(H8) 12(H11) 56 40 M8×25 8.6 ¥1,660
¥1,411 ¥1,340
特価
出荷目安:5日
返品不可
07288951 FBCA-M8-20-C 110 30 8 20(H8) 16(H11) 56 40 M8×30 8.6 ¥1,850
¥1,573 ¥1,494
特価
出荷目安:5日
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
