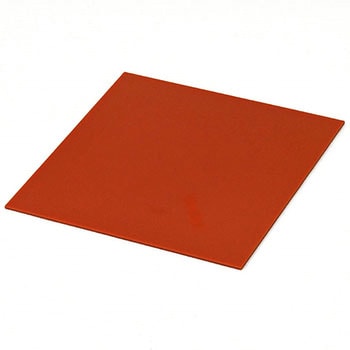

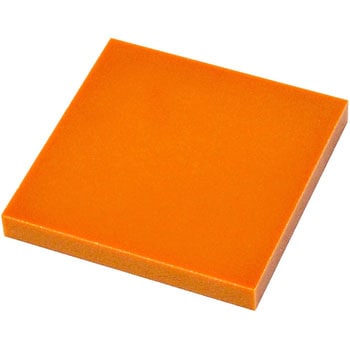

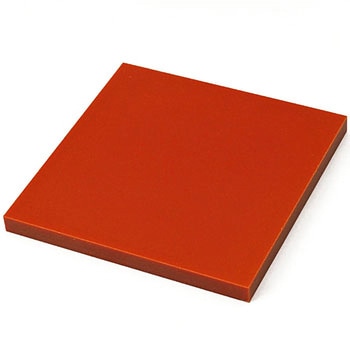

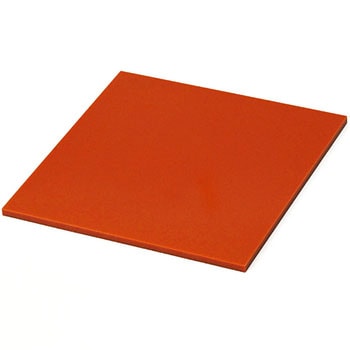

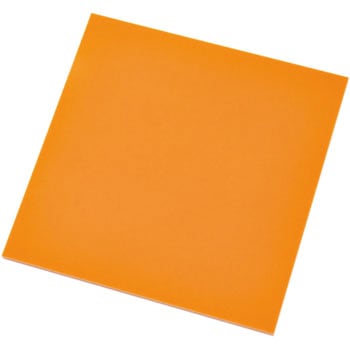

紙基材フェノール樹脂積層板

●特長：

一般電気特性があり、機械加工性に優れる。

●用途：

配電盤、変圧器、車両などの電気機械部品
軸受、ギヤー等の治具材

●色：

自然色

●形状：

切板

●規格：

食品衛生法適合
鉄道車両絶縁適合

●耐電圧：

貫層油中：破壊なし(15MV/m OK)
沿層高温油中：破壊なし(9kV OK)

●JIS規格：

PL-PEM

●比重：

1.31〜1.35

●規格(型)：

ANSI：XX

●絶縁抵抗(MΩ)：

常態：5×10³〜10⁶
煮沸後：3×10〜5×10²

●曲げ強さ（MPa）：

LW：120〜200
CW：110〜180

●外観：

加熱後：異常なし(130℃、2h)

●ロックウェル硬度：

Mスケール：110±10

●アイゾット衝撃強さ(J/cm)：

0.21〜0.40

●ヘキ開強さ(KN)：

3.9〜6.4

●耐アセント性：

異常なし(30分間煮沸)

●RED BOOKVol3ページ：

1022

●RED BOOKVol4ページ：

1307

●内容量：

1枚
