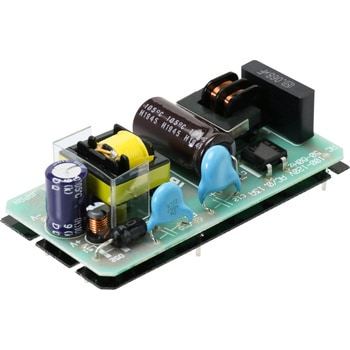

標準電源オンボードタイプ

●特長：

小型・軽量・低価格
突入電流防止回路、過電流保護回路、過電圧保護回路付
安全規格対応設計

●過電圧保護：

定格電圧の115%minで動作 (ツェナーダイオード・クランプ方式)

●使用温度範囲(℃)：

-10〜+70(結露なきこと)
(ディレーティングあり)

●過電流保護：

定格電流の105%minで動作、自動復帰

●衝撃：

196.1m/s² 11ms X、Y、Z 3方向各1回 非動作時

●振動：

19.6m/s² 10〜55Hz 周期3分 X、Y、Z 3方向各1時間 非動作時

●入力電圧(V)：

AC85〜132 1Φ or DC110〜170

●突入電流(A)：

15typ(lo=100%) (ACIN 100V)

●保存温度(℃)：

-20〜+75(結露なし)

●冷却方式：

自然空冷

●規格：

雑音端子電圧：FCC-B、VCCI-B (ただしVCCI-Bは入力外付けコンデンサ必要)
(VCCI-Bは2種のレベルと同等です。)

●安全規格：

UL60950-1、C-UL取得、電安法準拠 (外付けヒューズ必要)

●EMI規格：

FCC-B、VCCI-A 準拠 (VCCI-Bは外付けコンデンサで対応)

●使用湿度範囲：

20〜90%RH(結露なし)

●絶縁耐圧：

入力-出力：AC2000V 1分間 カットオフ電流=10mA、DC500V 50MΩ min(20±15℃)
入力-FG：AC2000V 1分間 カットオフ電流=10mA、DC500V 50MΩ min(20±15℃)
出力-FG：AC500V 1分間 カットオフ電流=100mA、DC500V 50MΩ min(常温)
出力-RC：AC100V 1分間 カットオフ電流=100mA、DC500V 50MΩ min(20±15℃)

●起動時間(ms)：

200(max)(ACIN 85V、lo=100%)

●出力電圧確度(V)：

4.90〜5.30 (lo=100%)(ACIN 100V)

●入力周波数(Hz)：

47〜440 or DC

●無償補償期間：

2年間

●保存湿度範囲：

20〜90%RH(結露なし)

●保持時間(ms)：

10typ(ACIN 85V、lo=100%)
20typ(ACIN 100V、lo=100%)

●内容量：

1個
