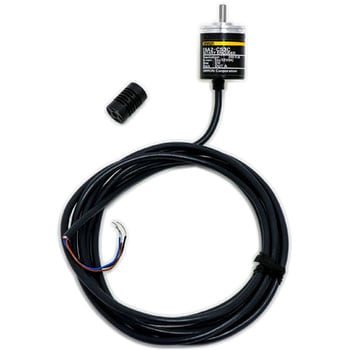

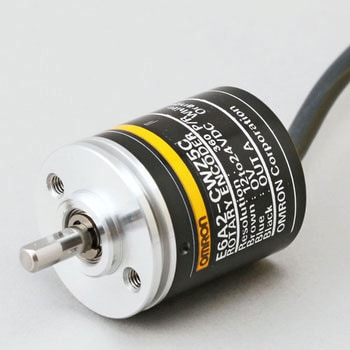

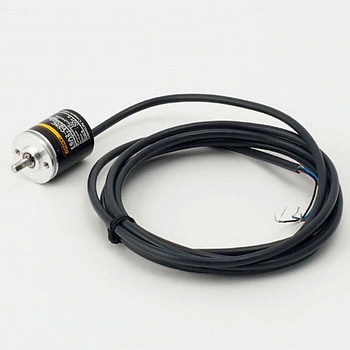

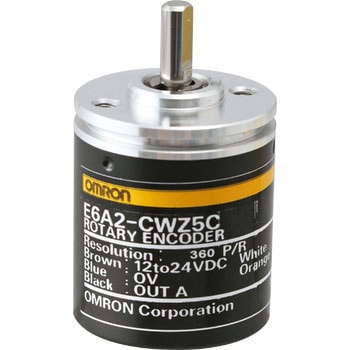

ロータリエンコーダ インクリメンタル形 E6A2-C

●特長：

小型エンコーダ(外径Φ25)
位置決めに最適。

●材質：

シャフト：SUS420J2

●材質(本体)：

金属部：アルミニウム

●保護構造：

IEC規格 IP50
水、油に対する保護はありません。

●出力：

オープンコレクタ出力

●耐電圧：

AC500V 50/60Hz 1min 充電部一括とケース間

●接続方式：

コード引き出しタイプ

●材質(ケース)：

アルミニウム合金

●分類：

インクリメンタル形

●コード長さ(mm)：

500

●出力容量：

印加電圧：DC30V以下
シンク電流：30mA以下
残留電圧：0.4V以下(シンク電流30mA時)

●絶縁抵抗(MΩ)：

20以上(DC500Vメガにて)充電部一括とケース間

●周囲湿度(%RH)：

使用時、保存時：各35〜85(ただし結露しないこと)

●慣性モーメント(kg・m²)：

1×10^-7以下

●立ち上り/立ち下がり時間：

1.0μs以下(コード長500mm、制御出力電圧5V、負荷抵抗1kΩ)

●耐振動（耐久）：

10〜55Hz 複振幅1mm X、Y、Z各方向 2h

●耐衝撃（耐久）：

500m/s² X、Y、Z各方向 3回

●出力軸許容ラジアル荷重(N)：

10

●出力軸許容スラスト荷重(N)：

5

●材質（取付金具）：

鉄、亜鉛メッキ

●最大応答周波数(kHz)：

30

●起動トルク（mN・m[gfcm]）：

1以下

●周囲温度(℃)：

使用時：-10〜+55
保存時：-25〜+80(ただし氷結しないこと)

●許容回転数(r.p.m)：

最高：5000

●内容量：

1個
