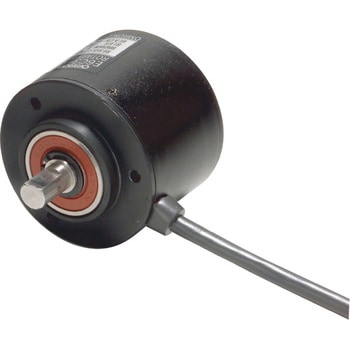

ロータリエンコーダ アブソリュート形 E6C3-A

●特長：

「耐久性」と「使いやすさ」を実現!
シールベアリング採用で、IP65fの防滴・防油構造を実現
抜群の耐軸荷重性能。ラジアル80N、スラスト50Nを実現
メタルスリット板の採用で高い耐衝撃性を実現
PLCやカムポジショナと組み合わせて最適な角度制御が可能。

●材質：

シャフト：アルミニウム

●材質(本体)：

アルミニウム

●保護構造：

IEC規格 IP65(JEM 規格IP65f 防滴・防油)

●出力：

オープンコレクタ出力(NPN出力)

●電源電圧：

DC12-10%〜24+15%V リップル(p-p)5%以下

●耐電圧：

AC500V 50/60Hz 1min 充電部一括とケース間

●材質(ケース)：

アルミニウム

●分類：

アブソリュート形

●出力コードの種類：

グレイ2進

●消費電流(mA)：

70以下
電源投入時、約6Aの突入電流が流れます。(時間：約0.8ms)

●回転方向：

シャフト側より見てCW方向(シャフト側より右回転)で出力コード増加

●出力容量：

印加電圧：DC30V以下
シンク電流：35mA以下
残留電圧：0.4V以下(シンク電流35mA時)

●絶縁抵抗(MΩ)：

20以上(DC500Vメガにて)充電部一括とケース間

●周囲湿度(%RH)：

使用時、保存時：各35〜85(ただし結露しないこと)

●慣性モーメント(kg・m²)：

2.3×10^-6

●立ち上り/立ち下がり時間：

1μs以下(コード長2m、シンク電流30mA時)

●耐振動（耐久）：

10〜500Hz 複振幅2mm 150m/s² X、Y、Z各方向3回 掃引時間11min

●耐衝撃（耐久）：

1000m/s² X、Y、Z 6方向 3回

●出力軸許容ラジアル荷重(N)：

80

●出力軸許容スラスト荷重(N)：

50

●最大応答周波数(kHz)：

20

●起動トルク（mN・m[gfcm]）：

常温時：10以下、低温時：30以下

●周囲温度(℃)：

使用時：-10〜+70
保存時：-25〜+85(ただし氷結しないこと)

●許容回転数(r.p.m)：

最高：5000

●信号方式：

ストローブ信号：なし
位置決め信号：なし
パリティ信号：なし

●論理：

負論理(H=「0」、L=「1」)

●内容量：

1個
