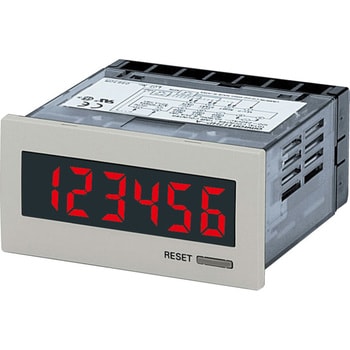

トータルカウンタ/タイムカウンタ H7HP

●特長：

見やすいとIP66Gの耐水性、耐油性を実現したDIN72×36サイズのトータルカウンタ/タイムカウンタ。
文字高さは6桁タイプで15mmと大型表示を実現。
ネガタイプLCDと赤色LEDバックライトの採用により、LEDと同等の高視認性を低消費電力で実現。
フロント部とケース部の一体化および耐油部品材料により、IP66(JEM規格IP66G)、NEMA4を実現。
首下長さ66mmの短胴化を実現。
6桁タイプは、トータルカウンタ/タイマカウンタ機能を切替可能。
スイッチの切替によりNPNとPNPの各入力モードに対応。
外部リセットと手動リセットの両方に対応。
VDE0106 Part 100に準拠した感電防止用のフィンガーセーフ端子台カバー付。
安全規格UL、CSA規格。EMC規格に適合(EN61326)、CEマーク対応。

●付属品：

防水パッキン、埋込み取りつけ用アダプタ

●質量(g)：

約106

●保護構造：

JEM規格IP66G、米国NEMA規格タイプ4(屋内)ただしパネル表面のみ

●時間仕様：

0.1〜99999.9h/1s〜99h59min59s

●精度：

時間：±100ppm(-10〜+55℃)

●桁数：

6桁

●表示方式：

7セグメントネガタイプLCD(赤色バックライト付き)

●ケース色：

グレースモーク(フロント部のみ5Y7/1(ライトグレー))

●接続方法：

外部：ねじ締め端子

●最高計数速度：

30Hz、5kHz(ディップスイッチによる切替)

●入力：

カウント、スタート、ゲート、リセット
無電圧入力(NPNトランジスタ入力)
短絡(ON時)インピーダンス1kΩ以下、短絡(ON時)残留電圧DC2V以下、開放(OFF時)インピーダンス100kΩ以上
電圧入力(PNPトランジスタ入力)
短絡(ON時)インピーダンス1kΩ以下、ON電圧DC9~24V、OFF電圧DC5V以下、開放(OFF時)インピーダンス100kΩ以上
キープロテクト
無電圧入力(NPNトランジスタ入力)
短絡(ON時)インピーダンス1kΩ以下、短絡(ON時)残留電圧DC0.5V以下、開放(OFF時)インピーダンス100kΩ以上

●入力方式：

無電圧入力(NPNトランジスタ入力、接点入力)/電圧入力(PNPトランジスタ入力)共用(ディップスイッチによる切替)

●文字高(mm)：

15

●停電記憶：

EEP-ROMによるバックアップ(書換回数20万回以上)

●外形寸法(幅W×高さH×奥行D)(mm)：

72×36×66(首下長さ)

●機能：

トータルカウンタ/タイムカウンタ共用(ディップスイッチによる切替)

●入力信号：

カウント1(加算)、カウント2(減算)、リセット、キープロテクト
キープロテクトは無電圧入力のみ

●絶縁抵抗(MΩ)：

100以上(DC500Vメガにて)

●使用周囲温度(℃)：

-10〜+55(ただし、氷結しないこと)

●取付け方法：

埋込み取付け

●応答速度：

入力
リセット：タイムカウンタ時20ms、トータルカウンタ時20ms/1ms(計数速度に合わせて自動切替)
スタート：タイムカウンタ時20ms
キープロテクト：約1s

●耐振動（耐久）：

10〜55Hz 片振幅0.75mm 3方向 各4サイクル(8分/サイクル)

●耐衝撃（耐久）：

294m/s² 3軸各方向 各3回

●使用周囲湿度：

35〜85%

●保存温度範囲(℃)：

-25〜+65(ただし、氷結しないこと)

●復帰方式：

外部リセット、手動リセット

●静電気耐力：

表示部：8kV(誤動作)、15kV(破壊)
ディップスイッチ部：4kV(誤動作)、8kV(破壊)

●耐振動（誤動作）：

10〜55Hz 片振幅0.5mm 3方向 各4サイクル(8分/サイクル)

●耐衝撃（誤動作）：

196m/s² 3軸各方向 各3回

●モード：

入力：加減算(個別入力)(トータルカウンタ時)・積算(タイムカウンタ時)

●内容量：

1個
