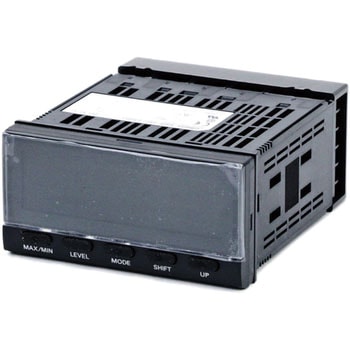

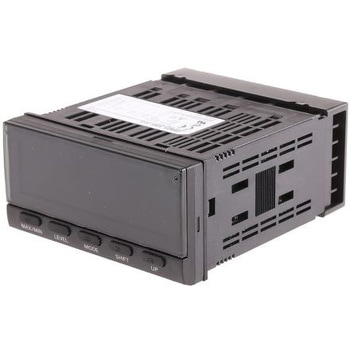

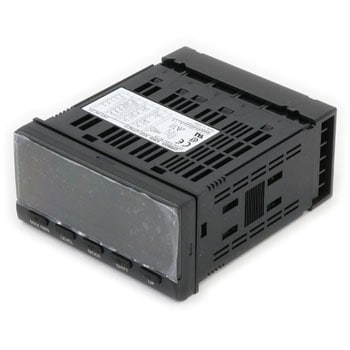

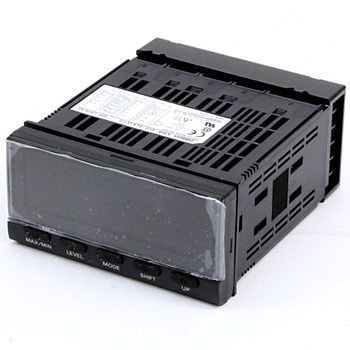

電圧・電流パネルメータ K3HB-X

●特長：

電圧・電流信号などアナログ量の計測表示、判別に最適なパネルメータ
動作判定を表示色で見せる緑/赤2色表示切替。
運転状態の傾向を見せる、ポジションメータ搭載。
外部イベント入力で多才な計測・判別用途に展開。
UL規格適合認定(マークライセンス認定)
第三者機関評価によるCEマーキング適合。
NEMA4X準拠(IP66相当)の防滴構造。

●付属品：

防水パッキン、フィクスチャー2個、端子カバー、単位シール

●タイプ：

イベント入力タイプ：5点入力：無電圧/NPNオープンコレクタ(TIMING/S-TMR/HOLD/ZERO/RESET)端子台タイプ

●規格：

UL61010C-1、CSA C22.2 No.1010.1(ULにて評価)、EN61010-1(IEC61010-1)
汚染度2/過電圧カテゴリ�U
EN61326：1997、A1：1998、A2：2001

●保護構造：

前面：NEMA4X屋内準拠(IP66相当)
リアケース：IP20
端子部：IP00+フィンガープロテクト(VDE0106/100)

●耐電圧：

AC2300V 1min(外部端子一括とケース間)

●方式：

計測：デルタシグマ方式

●本体質量(g)：

約300

●消費電力：

最大負荷時：18VA以下

●表示方式：

ネガタイプLCD(バックライトLED)表示
7セグメントデジタル表示

●入力：

イベント入力：
タイミング入力：NPNオープンコレクタまたは無電圧接点信号
短絡時残留電圧(ON時残留電圧)：3V以下、短絡時電流(0Ω時)：17mA以下、最大印加電圧：DC30V以下、漏れ電流(OFF時漏れ電流)：1.5mA以下
起動補償タイマ入力、ホールド入力、リセット入力、強制ゼロ入力、バンク入力：NPNオープンコレクタまたは無電圧接点信号
短絡時残留電圧(ON時残留電圧)：2V以下、短絡時電流(0Ω時)：4mA以下、最大印加電圧：DC30V以下、漏れ電流(OFF時漏れ電流)：0.1mA以下

●電源電圧(V)：

AC100〜240

●表示範囲：

-19999〜99999

●高度(m)：

2000以下

●絶縁抵抗(MΩ)：

20以上(DC500Vメガにて)

●使用周囲温度(℃)：

-10〜+55(ただし、結露または氷結しないこと)

●保護機能：

メモリ：EEPROM(不揮発性メモリ)(書込み回数10万回)

●サンプリング周期：

50回/s(20ms)

●使用周囲湿度：

25〜85%RH

●保存温度範囲(℃)：

-25〜+65(ただし、結露または氷結しないこと)

●EMC規格：

EMI：EN61326+A1 工業用途
放射妨害電界強度：CISPR 11 Group 1、Class A
雑音端子電圧：CISPR 11 Group 1、Class A
EMS：EN61326+A1 工業用途
静電気放電イミュニティ：EN61000-4-2
電界強度イミュニティ：EN61000-4-3
ファーストトランジット/バーストノイズイミュニティ：EN61000-4-4
サージイミュニティ：EN61000-4-5
伝導性ノイズイミュニティ：EN61000-4-6
商用周波数磁界イミュニティ：EN61000-4-8
電圧ディップ/電断イミュニティ：EN61000-4-11

●耐ノイズ：

電源端子ノーマル/コモンモード±1500V
立ち上がり1nsの方形波、パルス幅1μs、100ns

●耐振動：

振動数：10〜55Hz、加速度：50m/s² X、Y、Z各方向 5min×10掃引

●電源供給：

DC12V±10% 80mA

●主な機能：

スケーリング機能、計測動作選択、平均化処理、前回平均化比較、強制ゼロ、ゼロリミット、出力ヒステリシス、出力オフディレイ、出力テスト、ティーチング、表示値選択、表示色の切替、キープロテクト、バンク切替、表示リフレッシュ周期、MAX/MINホールド、リセット

●許容電圧範囲：

定格電源電圧の85〜110%

●内容量：

1台
