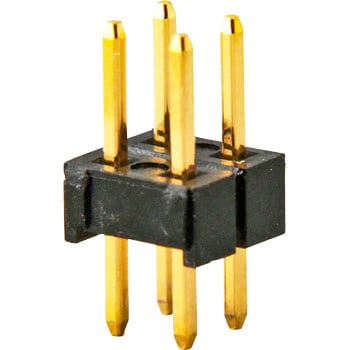

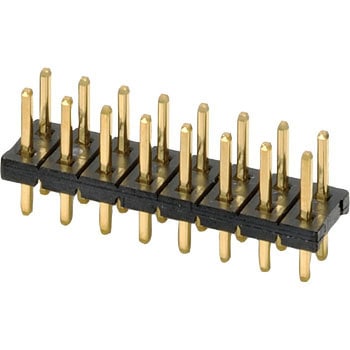

短絡専用プラグ2列タイプ

●特長：

ロープロファイル、エコノミータイプの回路切替用コネクタ
基板上の高さ6.8mmとロープロファイルを実現。
2.54mmグリッドの高密度実装形で縦横両方向の使用が可能。
スルーホール径Φ0.8に対応。
挿入し易く、抜けにくい構造。
接触信頼性の高い2点接触構造。

●形状：

短絡専用プラグ2列タイプ

●規格：

RoHS指令、UL規格(ファイルNo.E103202)、CSA規格(ファイルNo.LR62678)

●定格電圧(V)：

AC300

●耐電圧：

AC700V、1min(リーク電流1mA以下)

●定格電流(A)：

2

●材質(ハウジング)：

ガラス入りPBT樹脂(UL94V-0)/黒色

●絶縁抵抗(MΩ)：

10³以上(DC500Vにて)

●使用周囲温度(℃)：

-55〜+105(低音にて氷結しないこと)

●接触抵抗(mΩ)：

20以下(20mV以下、100mA以下にて)

●材質(コンタクト)：

黄銅/ニッケル下地金メッキ(0.15μm)

●総合挿入力：

1.96N以下(短絡専用プラグにて)

●挿抜耐久：

50回

●総合抜去力：

0.39N以上(短絡専用プラグにて)

●内容量：

1個
