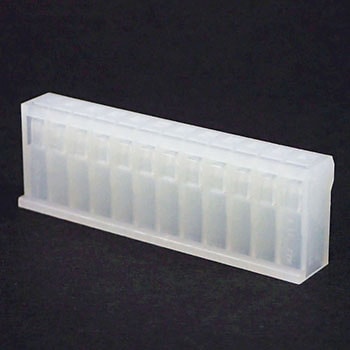

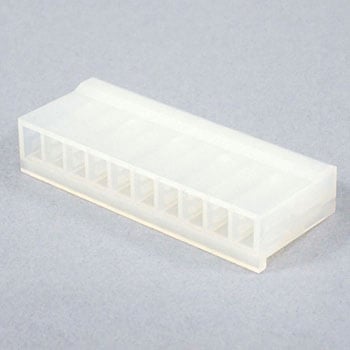

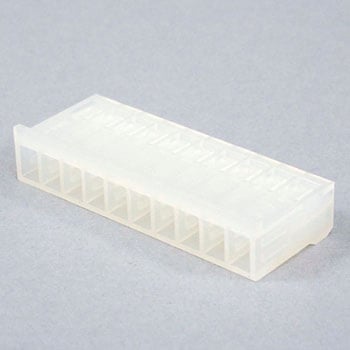

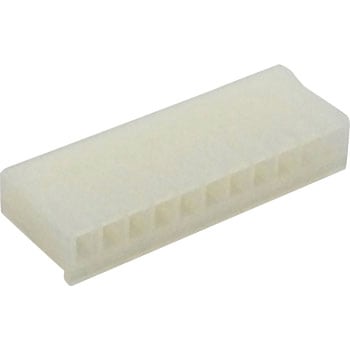

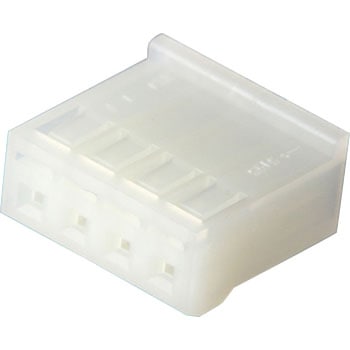

電線対基板用コネクタ 3.96mmピッチ ハウジング 5195

●仕様：

ELVおよびRoHS対応済み

●適合：

ウエハー：5096、5271、5272、5273、5274
ターミナル：5194、5225

●種別：

圧着ハウジング

●形状：

メス形状

●色：

白色

●ピッチ(mm)：

3.96

●使用温度範囲(℃)：

-40〜+105
(通電による温度上昇分も含む)

●規格：

ULファイルNo.：E29179
CSAファイルNo.：LR19980

●定格電圧(V)：

250(最大)

●耐電圧：

AC1500V/1分間

●列数：

1

●定格電流(A)：

7(最大)

●材質(ハウジング)：

ナイロン66

●絶縁抵抗(MΩ)：

1000以上

●接触抵抗(mΩ)：

10以下

●難燃性：

UL94V-2

●寸法(高さH×幅W)(mm)：

16.00×8.85

●縦列スタック(エンド・ツー・エンド)：

不可

●電線挿入角度：

ストレート

●パネルマウント：

不可

●コンタクト挿入力：

19.6N(4.41lb)
(最大、1極あたり)

●コンタクト保持力：

29.4N(6.61lb)
(最小、1極あたり)

●回路番号1センターから近接ハウジング端までの距離(mm)：

2.55

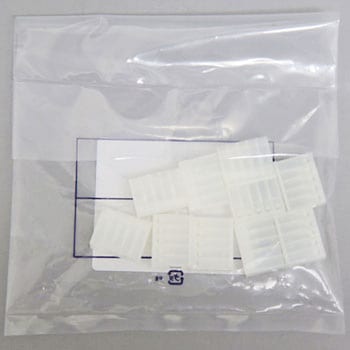

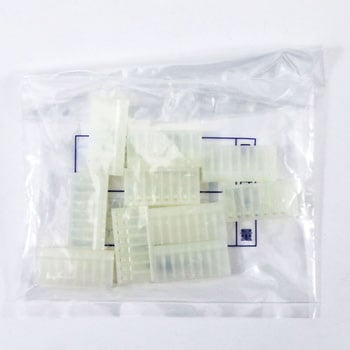

●内容量：

1パック(10個入)
