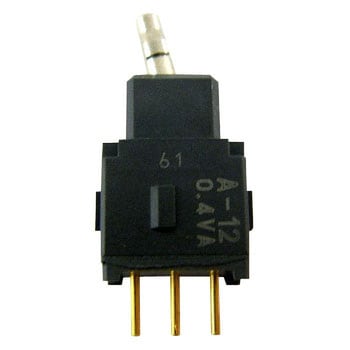

パドルロッカスイッチAシリーズ PC端子形(単極双投)

●特長：

丸洗い洗浄が可能：ハウジングは繊維強化ポリアミドの一体成形、操作部はOリング、ベース部はエポキシ樹脂等によりそれぞれ密閉されて高い防塵・防浸構造を保持し、条件による丸洗い洗浄が可能です。
ソフトな操作フィーリング：コイルバネ、滑動棒、切換板の組合せによる、独自の切換節度機構により、確実な切換えと軽快な操作感が得られます。
フラックスの浸入をシャットアウト：端子部はエポキシシール等により、フラックス等の浸入及び端子ガタの発生を防止し、接触の安定性を一層向上しています。
レバー倒れ角度が大きい：レバー倒れ角度が大きい(26°)ので、倒れ方向が明確になります。
スライディング・ツイン・クロスバー・コンタクト機構採用：丸ピン2点のクロスバー・コンタクト機構を採用。微小電流、低電圧領域に対し安定した高い接触信頼性を保持します。

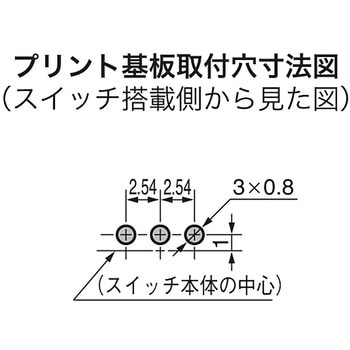

インチピッチ(2.54mm)採用：端子間ピッチはインチピッチを採用したプリント基板用です。

●用途：

OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等

●極数：

1

●使用温度範囲(℃)：

-30〜85

●端子形状：

PC端子

●耐電圧：

AC500V 1分間以上

●耐熱性：

はんだごてをご使用の場合(基板取付けにて)：温度350℃以下 3秒以内
はんだ槽をご使用の場合：温度270℃以下 5秒以内

●絶縁抵抗(MΩ)：

500以上(DC500V)

●接触抵抗(mΩ)：

50以下(20mV 10mAにて)

●電流容量(A)：

AC/DC共通
推奨範囲
0.4VA MAX. 28V MAX.(適用電圧範囲 20mV〜28V、適用電流範囲 0.1mA〜0.1A)
最大28V 0.1の場合耐久性は10000回
最小20mV 0.1μの開閉が可能です。(電流0.1mA未満の場合、接触抵抗値の規格値は適用を除外します。)

●機械的開閉耐久性：

100000回以上

●電気的開閉耐久性：

50000回以上

●レバー倒れ角度(°)：

26±4

●機能動作：

ON - ON

●内容量：

1個
