工具の通販モノタロウ > コンプレッサー・カプラ・空圧機器・ホース・チューブ > ワンタッチ継手 > ワンタッチ継手(ピスコ) > チューブフィッティング > ユニオンエルボ

6 件中 1 - 6 件
ピスコ(PISCO)

ユニオンエルボ

注文コード:09147135,09147144,09147153,09147162 注文コード:09147126,09147135,09147144,09147153,09147162 注文コード:09147126 注文コード:10369624 注文コード:10369624

●内容量:
1個


↓各品番毎の詳細は注文コードをクリックしてください。
注文
コード

品番
寸法E(mm)
使用流体
材質
形式
使用温度範囲(℃)
寸法F(mm)
寸法d(Φmm)
寸法P(Φmm)
最高使用圧力(MPa)
寸法D(Φmm)
有効断面積(mm2)
適合チューブ外径(Φmm)
寸法C(mm)
使用真空圧力
質量(g)
参考
基準
価格

単価(税別)
出荷
関連

数量
09147126 PV4 16.9 空気
水[使用温度:0〜60℃、使用圧力:0〜0.3MPa、ウォーターハンマー(衝撃流)等無き事、インサートリング(チューブ内径保護リング)は、必ず装着してください。]
金属本体:黄銅+ニッケルメッキ
樹脂本体:ポリブチレンテレフタレート(PBT)
開放リング:ポリアセタール(POM)
ユニオンエルボ 0〜60 6.5 3.2 10 1.0 4 4.2 4 14.9 -100kPa 5.1 ¥320
¥227
出荷目安:1日

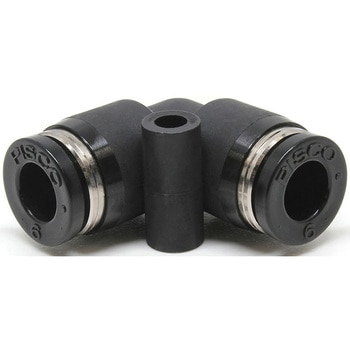

09147135 PV6 20.1 空気
水[使用温度:0〜60℃、使用圧力:0〜0.3MPa、ウォーターハンマー(衝撃流)等無き事、インサートリング(チューブ内径保護リング)は、必ず装着してください。]
金属本体:黄銅+ニッケルメッキ
樹脂本体:ポリブチレンテレフタレート(PBT)
開放リング:ポリアセタール(POM)
ユニオンエルボ 0〜60 8 3.2 12.5 1.0 6 10 6 16.9 -100kPa 7.3 ¥340
¥241
出荷目安:1日
09147144 PV8 22.4 空気
水[使用温度:0〜60℃、使用圧力:0〜0.3MPa、ウォーターハンマー(衝撃流)等無き事、インサートリング(チューブ内径保護リング)は、必ず装着してください。]
金属本体:黄銅+ニッケルメッキ
樹脂本体:ポリブチレンテレフタレート(PBT)
開放リング:ポリアセタール(POM)
ユニオンエルボ 0〜60 10 4.2 15 1.0 8 16.5 8 18.4 -100kPa 11 ¥370
¥263
出荷目安:1日

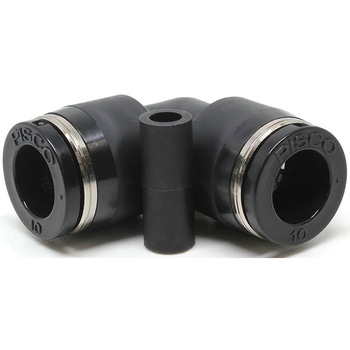

09147153 PV10 26.2 空気
水[使用温度:0〜60℃、使用圧力:0〜0.3MPa、ウォーターハンマー(衝撃流)等無き事、インサートリング(チューブ内径保護リング)は、必ず装着してください。]
金属本体:黄銅+ニッケルメッキ
樹脂本体:ポリブチレンテレフタレート(PBT)
開放リング:ポリアセタール(POM)
ユニオンエルボ 0〜60 12 4.2 17.5 1.0 10 30 10 20.7 -100kPa 17 ¥510
¥362
出荷目安:1日
09147162 PV12 29.4 空気
水[使用温度:0〜60℃、使用圧力:0〜0.3MPa、ウォーターハンマー(衝撃流)等無き事、インサートリング(チューブ内径保護リング)は、必ず装着してください。]
金属本体:黄銅+ニッケルメッキ
樹脂本体:ポリブチレンテレフタレート(PBT)
開放リング:ポリアセタール(POM)
ユニオンエルボ 0〜60 14 4.2 21 1.0 12 47 12 23.4 -100kPa 25 ¥550
¥391
出荷目安:1日

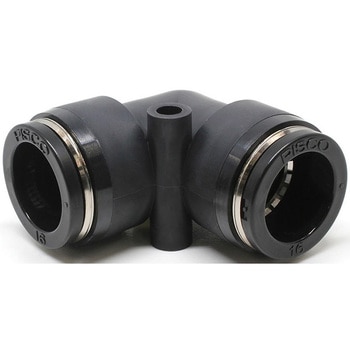

10369624 PV16 33.1 12 4.2 25 91.6 24.1 31 ¥880
¥625
出荷目安:5日
↑各品番毎の詳細は注文コードをクリックしてください。
