SMC

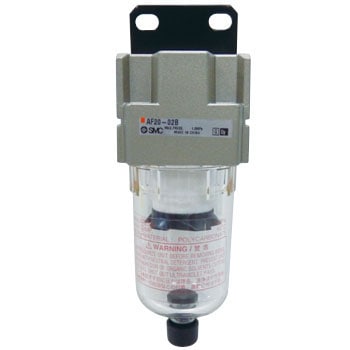

エアフィルタ AFシリーズ

●仕様：

ブラケット付

●接続口径：

1/4

●質量(kg)：

0.22(但し標準仕様の場合)

●寸法L(mm)：

40

●ボディサイズ：

1/8

●寸法H(mm)：

22

●管接続口径：

1/4

●最高使用圧力(MPa)：

1.0

●寸法A(mm)：

40

●寸法F(mm)：

30

●寸法D(mm)：

40

●寸法E(mm)：

18

●適合ブラケット：

B-240A

●寸法B(mm)：

97

●寸法C(mm)：

10

●ろ過精度(μm)：

5

●材質(ケース)：

ポリカーボネート

●ドレン貯留量(cm³)：

15

●寸法M(mm)：

2.3

●使用流体：

空気

●寸法J(mm)：

5.4

●寸法G(mm)：

27

●寸法K(mm)：

8.4

●保証耐圧力(MPa)：

1.5

●周囲温度および使用流体温度(℃)：

-5〜60(凍結なきこと)

●ケースガード：

なし

●総合カタログVol13ページ：

223

●RED BOOKVol4ページ：

1076

●自動車・トラック用品カタログVol1ページ：

294
