SMC

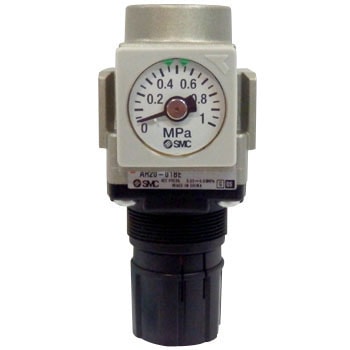

エアレギュレータ ARシリーズ

●特長：

埋込式圧力計を標準化
リリーフ感度向上
オゾン劣化を考慮したゴム材質(HNBR)を採用

●仕様：

ブラケット付、角型埋め込み式圧力計付(リミットインジケータ付)

●質量(kg)：

0.26(但し標準仕様の場合)

●寸法L(mm)：

44

●ボディサイズ：

1/8

●管接続口径：

1/8

●構造：

リリーフタイプ

●最高使用圧力(MPa)：

1.0

●寸法A(mm)：

40

●寸法F(mm)：

29.5

●寸法D(mm)：

57

●寸法E(mm)：

65

●適合ブラケット：

AR20P-270AS

●寸法B(mm)：

94

●寸法C(mm)：

26.5

●適合圧力計：

G36-10-01

●寸法P(mm)：

55

●寸法M(mm)：

5.4

●寸法N(mm)：

15.4

●使用流体：

空気

●寸法J(mm)：

30

●寸法G(mm)：

2

●寸法K(mm)：

34

●寸法Q(mm)：

2.3

●保証耐圧力(MPa)：

1.5

●設定圧力範囲(MPa)：

0.05〜0.85

●リリーフ圧力：

設定圧力＋0.05MPa（但しリリーフ流量0.1l/min(ANR)時

●周囲温度および使用流体温度(℃)：

-5〜60(凍結なきこと)

●RED BOOKVol3ページ：

843

●総合カタログVol13ページ：

223
