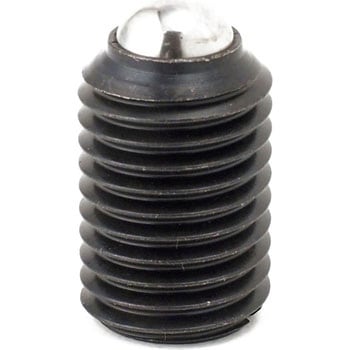

ボールプランジャー

●特長：

センターピンがボールであり横方向からの荷重も受けられます。
割り出しやストッパーなどの位置決め部品です。

●仕様：

軽荷重用

●材質(本体)：

スチール(SUM22L)

●質量(g)：

24

●寸法D(mm)：

3.5

●寸法E(mm)：

2.5

●表面処理：

黒染め

●寸法C(mm)：

24

●材質(ボール)：

SUJ2(HRC56〜60)

●ねじ径A：

M16×2

●圧力(最小〜最大)(N)：

65〜125

●材質(コイルバネ)：

SWPA

●ボール径B(Φmm)：

10

●RED BOOKVol3ページ：

1012

●RED BOOKVol4ページ：

1216
