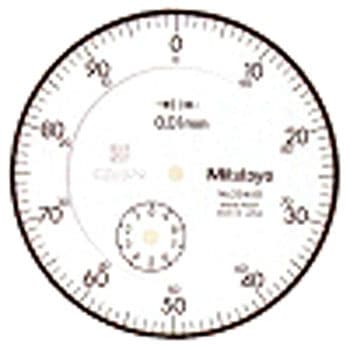

ミツトヨ(Mitutoyo)

2シリーズ 標準形ダイヤルゲージ

●特長：

外枠・外径φ55.6mmの標準形(Fタイプ)ダイヤルゲージです。全機種リミット針が標準付属されています。
外枠とオオイ板を一体成形し、Oリングを組込んでいますので、前面からの水や油などの侵入がありません。
ステム・スピンドルはステンレス焼入れ鋼。ハードな使用にも耐える高い強度を持っています。
従来品にくらべ部品点数を25％カット、大幅に軽量化されています。
超硬合金製の測定子を使用しています。
大歯車には、摩耗、変形の少ないステンレス鋼を採用しています。

●測定範囲(mm)：

10

●寸法H(mm)：

52

●シリーズ：

2

●目量(mm)：

0.01

●寸法A(mm)：

48.8

●寸法F(mm)：

16.9

●寸法D(mm)：

17.7

●測定力(N)：

1.4以下

●寸法E(mm)：

20

●寸法B(mm)：

65.2

●寸法C(mm)：

57

●目盛仕様：

±0〜100

●寸法I(mm)：

7.6

●寸法G(mm)：

19.8

●戻り誤差(μm)：

5

●(指示誤差)1/2回転(μm)：

±9

●(指示誤差)1回転(μm)：

±10

●(指示誤差)全測定範囲(μm)：

±15

●長針1回転(mm)：

1

●(指示誤差)2回転(μm)：

±15

●1/10回転隣接誤差(μm)：

8

●繰返し精度(μm)：

5

●裏ぶた仕様：

耳金付き
