東京発条

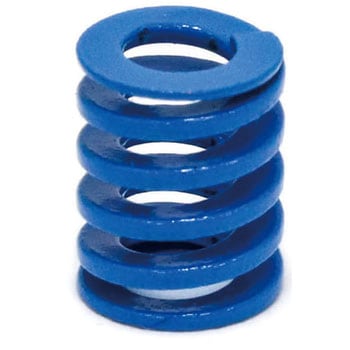

強力ばね

●特長：

「強力ばね」は、従来の丸線と異なり異形断面材料を使用したことにより、日本の金型の小型化に貢献しています。

●注意：

※自由長×40.0%を超えるたわみでは使用しないでください。
設置の際には、初期圧を掛けてください。

●材質：

ばね用シリコンクロム鋼

●色：

青

●種類：

軽荷重

●使用温度範囲(℃)：

150〜-30

●内径(Φmm)：

4

●外径(Φmm)：

8

●ばね定数(N/mm)：

24.53

●荷重(30万回、N[kgf])：

98.1[10.0] (自由長×40.0%)

●荷重(50万回、N[kgf])：

88.3[9.0] (自由長×36.0%)

●荷重(100万回、N[kgf])：

78.5[8.0] (自由長×32.0%)

●ばね定数(kgf/mm)：

2.50

●自由長(mm)：

10

●たわみ(30万回、mm)：

4.0 (自由長×40.0%)

●たわみ(50万回、mm)：

3.6 (自由長×36.0%)

●たわみ(100万回、mm)：

3.2 (自由長×32.0%)

●RED BOOKVol4ページ：

1224
