オリオン機械

スーパーラインフイルター

●特長：

クラス初のステンレス容器を標準採用。
クランプジョイント方式を標準採用。
新開発エレメント採用により耐水性能の向上を実現。
エレメント交換時期を3000時間から8000時間に延長。

●仕様：

固形物除去用

●質量(kg)：

3.0

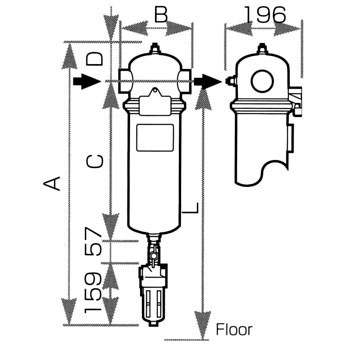

●寸法L(mm)：

550以上

●使用圧力範囲(MPa)：

0.05〜0.98(ゲージ圧力)

●寸法A(mm)：

508.5

●寸法D(mm)：

83.5

●寸法B(mm)：

160

●寸法C(mm)：

209

●粒子捕集効率(%)：

99.999

●使用流体：

圧縮空気

●ドレン排出部接続口径(Rc)：

1/4、外径φ16

●エアー配管接続口径(Rc)：

1

●エレメント寿命：

交換時期
圧力損失：MAX0.07MPa
使用期間：8000時間又は1年

●ろ過度(μm)：

1

●周囲温度(℃)：

2〜60

●処理空気量(m³/min)：

3.9

●入気温度範囲(℃)：

5〜60

●圧力損失(MPa)：

初期0.005

●エレメント型式：

ELS-400

●エレメント使用本数：

1

●品質等級：

2(固形粒子除去)
