小原歯車工業(KHK)

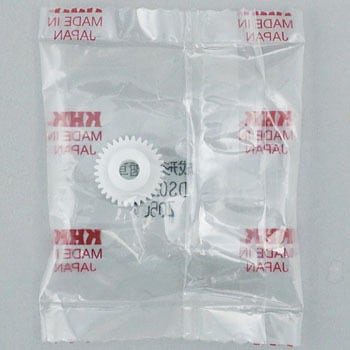

DS成形平歯車

●材質：

ジュラコン(M90-44)

●形状：

S9

●歯数：

32

●質量(g)：

1

●モジュール：

0.5

●穴径A(Φmm)：

5

●圧力角(°)：

20

●歯形：

並歯

●精度等級：

JIS N12級(JIS B 1702-2:1998)
旧JIS8級(JIS B 1702:1976)

●歯面硬度：

110〜120HRR

●歯面仕上げ：

成形

●バックラッシ(mm)：

0.06〜0.18(理論値)

●歯幅E(mm)：

3

●ボス径B(Φmm)：

10

●基準円直径C(Φmm)：

16

●ボス長F(mm)：

4

●全長G(mm)：

7

●許容トルク(N・m[kgf・m])：

曲げ強さ(参考値)：0.3717(0.0379)

●ウェブ厚H(mm)：

1.8

●リム径I(φmm)：

13

●歯先円直径D(Φmm)：

17

●歯の基準面：

穴

●穴径A1(Φmm)：

-

●ボス径B1(Φmm)：

7

●ボス深さJ(mm)：

0.6

●公差A(mm)：

-0.05〜0.1

●RED BOOKVol4ページ：

1178
