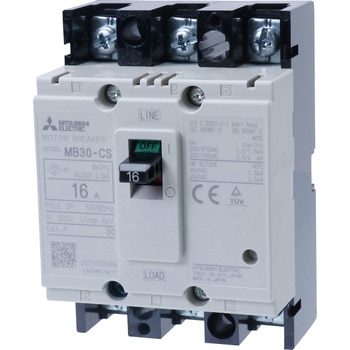

三菱電機

モータブレーカ

●型式：

MB30-CS

●極数：

3

●定格絶縁電圧(V)：

500

●定格電流(A)：

16

●接続方式：

表面形(F)：圧着端子用

●定格容量(kW)：

3.7(200/220V)、7.5(400/440V)

●フレーム(A)：

30

●定格遮断容量(kA)：

JIS C8201-2 Ann1、JIS C8201-2 Ann2、IEC60947-2、EN60947-2(Icu/Ics)：AC415V 1.5/1.5、AC400V 1.5/1.5、AC380V 1.5/1.5、AC230V 2.5/2(240V)
JIS C8370：AC460V 1.5、AC220V 2.5
NK：AC500V 1.5(460V)、AC250V 2.5

●基準周囲温度(℃)：

40(舶用45℃)

●外形寸法a(mm)：

67.5

●外形寸法b(mm)：

96

●外形寸法c(mm)：

52

●外形寸法ca(mm)：

67

●RED BOOKVol4ページ：

1332
