パナソニック(Panasonic)

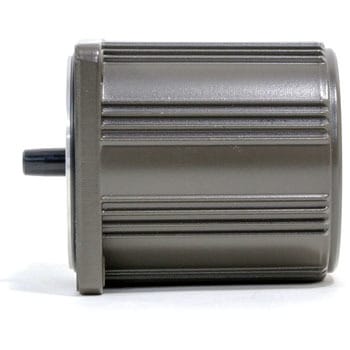

インダクションモータ

●特長：

一方向の連続運転に適したモータです。
運転定格は連続定格です。
絶縁はE種絶縁を採用しています。
コンデンサ形インダクションモータですので高効率、低騒音になっています。

●仕様：

ハスバ歯車

●適合：

ギヤヘッド：MX6G□BA/MX6G□B

●歯数：

6

●質量(kg)：

0.56

●タイプ：

リード線

●出力(W)：

3

●モジュール：

0.5

●極数：

4

●周波数(Hz)：

50/60

●電圧(V)：

100

●コンデンサ容量(μF)：

2.0(200V)

●定格電流(A)：

50Hz：0.15/60Hz：0.15

●軸の形状：

歯切軸

●外形寸法(幅W×奥行D×高さH)(mm)：

60×78×65

●定格時間(分)：

連続

●回転速度(50/60Hz)(min^-1[r.p.m])：

1250/1575

●トルク (N･m [kgf･cm]）（50/60Hz）：

0.022[0.22]/0.018[0.18]

●始動トルク(N･m [kgf･cm]）（50/60Hz）：

0.031[0.31]/0.031[0.31]

●始動電流（A）（50/60Hz）：

0.18/0.19

●サイズ(mm)：

□60

●定格入力(W)：

50Hz：15/60Hz：15

●RED BOOKVol4ページ：

1168
