ピスコ(PISCO)

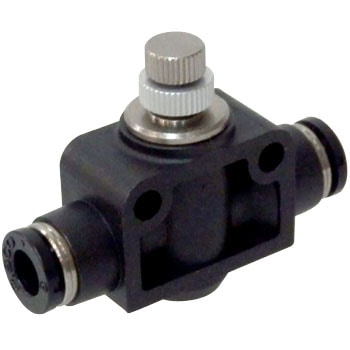

スピードコントローラユニオンストレートタイプ

●特長：

ワンタッチ継手を内蔵した駆動機器の速度制御弁です。
取付け後、金属本体と樹脂本体が回転しますので、チューブの取り出し角度を変えられます。

●材質：

金属本体：黄銅+ニッケルメッキ
樹脂本体：ポリプチレンテレフタレート(PBT)
開放リング：ポリアセタール(POM)
ロックナット：アルミニウム
ニードル：黄銅+ニッケルメッキ

●色：

樹脂本体：黒
ロックナット：シルバー
開放リング：黒

●質量(g)：

29

●適合チューブ外径(Φmm)：

6

●形式：

ユニオンストレート

●使用温度範囲(℃)：

0〜60

●使用圧力範囲(MPa)：

0〜0.9

●圧力：

逆止弁作動:0.05MPa

●寸法D(Φmm)：

6

●寸法E(mm)：

15

●寸法C(mm)：

16.9

●寸法d(Φmm)：

4.3

●使用流体：

空気

●寸法B2(mm)：

24.9

●寸法B1(mm)：

max：41.5
min：35.7

●寸法B3(mm)：

24.9

●寸法F1(mm)：

20

●寸法F2(mm)：

8.5

●寸法F3(mm)：

11

●寸法P(Φmm)：

13

●RED BOOKVol4ページ：

1067
