寺田ポンプ製作所

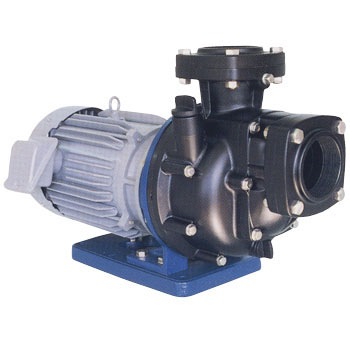

セルプラテクポン(50Hz 周期速度 3000min-1)

●特長：

「High Tech Pump」雨に強く広範囲に実力発揮。接液部に新素材及びステンレス(SUS316)使用。錆・海水に強いマルチタイプ。水路解析された羽根車とケーシングとの組合せにより高性能発揮。単相電動機は焼損防止のプロテクター付(0.2kW〜0 .4kWは手動復帰式)

●用途：

簡易水道、高所送水、建築設備、冷暖房用、小水量高揚程用

●付属品：

単独ベース×1、専用相フランジ(ボルト・パッキン付)×2組、ストレーナー×１

●質量(kg)：

29.5

●周波数(Hz)：

50

●寸法L(mm)：

270

●同期速度(min^-1)：

3000

●寸法A(mm)：

149

●口径(Φmm)：

50

●寸法F(mm)：

205

●寸法D(mm)：

317

●寸法E(mm)：

112

●寸法B(mm)：

366

●寸法C(mm)：

515

●寸法W(mm)：

285

●寸法Z(mm)：

165

●接続：

フランジ接続

●寸法M(mm)：

200

●寸法N(mm)：

25

●寸法O(mm)：

29

●寸法J(mm)：

235

●寸法G(mm)：

150

●寸法K(mm)：

160

●寸法V(mm)：

157

●電動機：

全閉外扇屋内形

●寸法l1(mm)：

17

●取扱液：

清水

●寸法l2(mm)：

18

●液温範囲(℃)：

0〜40(凍結のないこと)

●構造(羽根車)：

セミオープン

●構造(軸封)：

メカニカルシール

●材質(ケーシング)：

ガラス繊維強化樹脂

●材質(羽根車)：

ガラス繊維強化樹脂

●材質(主軸)：

SUS403

●電源(電動機)(V)：

三相200

●電動機の極数：

2

●寸法Q1(mm)：

256

●寸法Q2(mm)：

188

●寸法Rc：

2

●構造(軸受)：

密封玉軸受

●電動機出力(kW)：

1.5
