B3M01R Φ30 キノコ形押ボタンスイッチパトライト(旧春日電機) 38573123

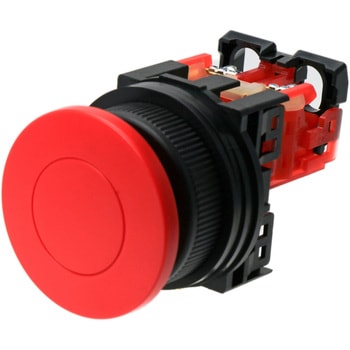

Φ30 キノコ形押ボタンスイッチ

Name: Φ30 キノコ形押ボタンスイッチ
Brand: パトライト(旧春日電機)
SKU: 38573123
Price: 782 JPY
Availability: Discontinued
Rating: 4.00 (1 reviews)

(1件のレビュー)

取扱い終了

お気に入りに追加

内容量1個注文コード38573123 品番B3M01R

大変申し訳ございませんが、この商品は取り扱いを終了いたしました。

参考基準価格(税別)オープン

この商品は9種類から選べます他の種類を見る

パネルカット寸法Φ30.5mmに対応したコントロールスイッチ。
コンタクトブロックの追加・交換が容易。
2方向からの配線が可能。
充電部保護カバーを標準付属。
標準品でUL/CSA規格およびTUV(EN規格)を認証取得。
CEマーク表示。
ボタン部がキノコ形をしています。

材質

(ベース・コンタクトブロック・ナット)ポリアミド樹脂、
(ボタン部・ツマミ部)ポリアセタール樹脂、
(ガードリング)亜鉛ダイカスト、
(リングパッキン)軟質塩化ビニル樹脂、
(充電部カバー)ABS樹脂

定格使用電流

AC-15(コイル負荷)/6A(24V/120V/240V)、2.5A(480V)、2A(600V)
DC-13(コイル負荷)/4A(24V)、1.3A(125V)、0.45A(250V)

種類非照光式動作方式モメンタリ接点構成1b ボタン色赤ボタン形状キノコ取付穴径(Φmm)30.5 端子形状ねじ端子保護構造IP65(防噴流形) 質量(g)約40 耐電圧(V/min)AC2500(充電部と非充電部間) 定格絶縁電圧(V)AC/DC600 端子ねじM3.5±ねじ適合電線(mm²)(最大)2 準拠規格JIS C8201-5-1制御用スイッチ通則、電気用品安全法<PS>E(適合品) 絶縁抵抗(MΩ)100以上(充電部と非充電部間) 接触抵抗(mΩ)50以下(初期値) 締付トルク(N・m)0.8～1.0 端子温度上昇30℃以下許容相対湿度(%)45～85RH(ただし、結露しないこと) 汚染度(使用環境)3 周囲温度(℃)-20～+70(ただし、氷結しないこと) 操作部形状大形(Φ40) 開放熱電流(A)10 電気的寿命(定格負荷)50万回以上(開閉頻度1800回/時、使用率40%で開閉) 機械的寿命500万回以上パネル厚(mm)1～6
