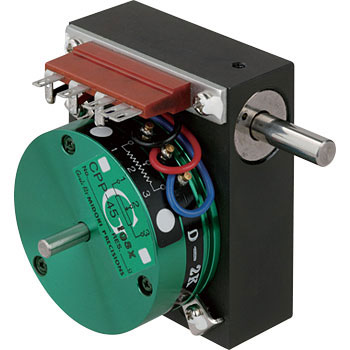

※サンプル画像(詳細は各品番の仕様をご確認ください)

接触形回転角度センサギヤヘッドタイプ CPP-45-□SX シリーズ

Name: 接触形回転角度センサ ギヤヘッドタイプ CPP-45-□SX シリーズ
Brand: 緑測器
SKU: 46411836
Price: 30690 JPY
Availability: Discontinued

商品レビューを投稿する

取扱い終了

お気に入りに追加

内容量1個注文コード46411836 品番CPP-45-10SX-1K

大変申し訳ございませんが、この商品は取り扱いを終了いたしました。

参考基準価格(税別)オープン

この商品は7種類から選べます他の種類を見る

市場でGreenPotとして定評のCPP-45に減速ギヤBOXをアッセンブリして多回転の角度検出を実現しました。
ダイキャストケースにウォームギヤとノンバックラッシギヤを組合せ、再現性は±0.03%。
標準の10回転のほか、24回転、35回転、max100回転まで対応可能。
多回転ヘリカルポテンショメータと違い、直線性は同等以上のほか、ヒステリシス、耐久性等センシングにおける信頼性が非常に高くなります。

種類接触形電気的回転角度(°)3500(-30～+20) 回転トルク(mN・m[gfcm])4以下軸径(Φmm)6 抵抗値(Ω)0.5、1、2、5、10、20k 抵抗値許容差(%)±15 単独直線性(%)±0.3 定格電力(W)3(70℃) 出力スムーズネス0.1%以下絶縁抵抗(MΩ)100以上/DC1000V 耐電圧AC1000V/1分間許容スラスト荷重(N)5 許容ラジアル荷重(N)16 使用温度範囲(℃)-40～+125 保存温度範囲(℃)-40～+125 再現性入力軸とポテンショメータ出力で，バックラッシを含む0.03%以下ギア比10：1入力軸10回転がCPP-45の一回転に相当質量(g)約220

注意

※抗体が焼損する恐れがある為、誤配線しない様ご注意願います。
※摺動ノイズ低減の為、負荷抵抗は出来るだけ高く取って下さい。
※微振動などによるディザー摺動がある場合、寿命は短くなります。
※使用上の注意をお読み下さい。
