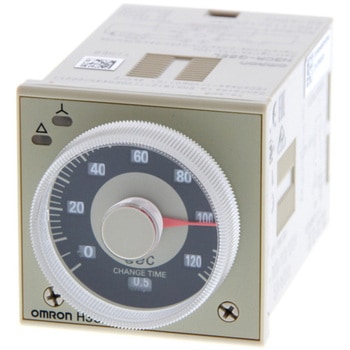

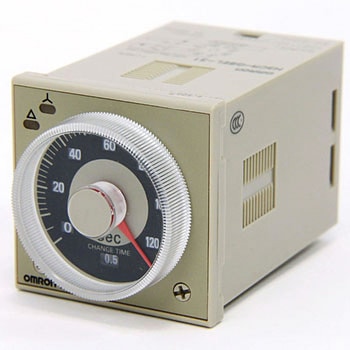

ソリッドステート・タイマ H3CR-G



ソリッドステート・タイマ H3CR-G 4.33 (6件の商品レビュー)

電波の波形歪に対する耐性を向上。
UL、CSA、LR、NK取得、EN61812-1適合の安全設計。
CEマーク対応。
1台で0.5秒〜120秒の間で4種類の時間レンジが選択可能。
耐電圧
AC2000V 50/60Hz 1min (充電金属部と非充電金属部間)
AC2000V 50/60Hz 1min (制御出力と操作回路間)
AC2000V 50/60Hz 1min (異極接点間)
AC1000V 50/60Hz 1min (非連続接点間)
制御出力
接点出力:AC250V/DC30V 5A
抵抗負荷(cosΦ=1)
最小適用負荷:DC5V 10mA(P水準、参考値)
インパルス電圧(V)
電源端子間:3k
導電部端子と露出した非充電金属部間:4.5k
使用温度範囲(℃)
-10〜+55(ただし氷結しないこと)
保護構造
IP40(パネル表面部)
動作方式
限時動作
外形寸法(幅W×奥行D×高さH)(mm)
48×93×48
電圧の影響
±0.2%(最大目盛りに対する割合)以下
耐振動(耐久)
10〜55Hz 片振幅0.75mm 3方向 各2h
耐衝撃(耐久)
980m/s2 6方向 各3回
許容電圧範囲(V)
電源電圧の85〜110%
使用周囲湿度
35〜85%
保存温度範囲(℃)
-25〜+65(ただし氷結しないこと)
EMC規格
EMI:EN61812-1、放射妨害電界強度:EN55011 Group1 class A、雑音端子電圧:EN55011 Group1 class A、EMS:EN61812-1、静電気放電イミュニティ:IEC61000-4-2、電界強度イミュニティ:IEC61000-4-3、伝導性ノイズイミュニティ:IEC61000-4-6、バーストノイズイミュニティ:IEC61000-4-4、サージイミュニティ:IEC61000-4-5
時間軸レンジ
秒のみ
温度の影響
±1%(最大目盛値に対する割合)以下
復帰方式
自己復帰
電源リセット
最小電源開放時間 0.5s
復帰電圧
電源電圧の10%以下
静電気耐力
誤動作:8kV、破壊:15kV
耐振動(誤動作)
10〜55Hz 片振幅0.5mm 3方向 各10min
セット誤差
±5%(最大目盛値に対する割合)±50ms以下
切換時間
総合誤差±(25%(最大目盛りに対する割合)+5ms)以下
許容電圧変動
電源電圧の85〜110%
適合安全規格
UL508、CSA C22.2No.14、NK、LR取得、EN61812-1、IEC60664-1 4kV/2適合
内容量
1個
注意
※インバータの出力を電源として使用しないでください。
※突入電流がありますので、センサなどの無接点出力でタイマ本体の電源を開閉するときには注意が必要です。
※形H3CR-G8L-30/-G8EL-31は安全規格を取得していません。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
8 件中 1 - 8 件
注文
コード

品番
種別
形式
電源電圧(V)
ピンタイプ
時間仕様
目盛形式
最大目盛時間
取付け方法
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量
06862195 H3CR-G8L AC200-240 スターデルタタイマ 形H3CR-G8L AC200〜240 8 目盛数字
6:0.5〜6s
12:1〜12s
60:5〜60s
120:10〜120s
2種4段階切替式
6、12、60、120より選択
120s 埋込取付/表面取付 ¥7,550
¥7,390 1 7,390
8,129 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08589147 H3CR-G8L AC100-120 スターデルタタイマ 形H3CR-G8L AC100〜120 8 目盛数字
6:0.5〜6s
12:1〜12s
60:5〜60s
120:10〜120s
2種4段階切替式
6、12、60、120より選択
120s 埋込取付/表面取付 ¥7,550
¥7,390 1 7,390
8,129 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08589156 H3CR-G8EL AC100-120 スターデルタタイマ 形H3CR-G8EL AC100〜120 8 目盛数字
6:0.5〜6s
12:1〜12s
60:5〜60s
120:10〜120s
2種4段階切替式
6、12、60、120より選択
120s 埋込取付/表面取付 ¥8,000
¥7,490 1 7,490
8,239 (税込) 欠品中
08589165 H3CR-G8EL AC200-240 スターデルタタイマ 形H3CR-G8EL AC200〜240 8 目盛数字
6:0.5〜6s
12:1〜12s
60:5〜60s
120:10〜120s
2種4段階切替式
6、12、60、120より選択
120s 埋込取付/表面取付 ¥8,000
¥7,490 1 7,490
8,239 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
39072582 H3CR-G8EL-31 AC100-120 スターデルタタイマ 形H3CR-G8EL AC100〜120 8 目盛数字
6:0.5〜6s
12:1〜12s
60:5〜60s
120:10〜120s
2種4段階切替式
6、12、60、120より選択
120s 埋込取付/表面取付 ¥8,000
¥7,590 1 7,590
8,349 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
39072591 H3CR-G8EL-31 AC200-240 スターデルタタイマ 形H3CR-G8EL AC200〜240 8 目盛数字
6:0.5〜6s
12:1〜12s
60:5〜60s
120:10〜120s
2種4段階切替式
6、12、60、120より選択
120s 埋込取付/表面取付 ¥8,000
¥7,490 1 7,490
8,239 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
39072607 H3CR-G8L-30 AC100-120 スターデルタタイマ 形H3CR-G8L AC100〜120 8 目盛数字
6:0.5〜6s
12:1〜12s
60:5〜60s
120:10〜120s
2種4段階切替式
6、12、60、120より選択
120s 埋込取付/表面取付 ¥7,550
¥7,390 1 7,390
8,129 (税込) 平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
39072616 H3CR-G8L-30 AC200-240 スターデルタタイマ 形H3CR-G8L AC200〜240 8 目盛数字
6:0.5〜6s
12:1〜12s
60:5〜60s
120:10〜120s
2種4段階切替式
6、12、60、120より選択
120s 埋込取付/表面取付 ¥7,550
¥7,390 1 7,390
8,129 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 4.33  総レビュー件数: 6商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 修理時

やはりオムロンです。
取り付けやすい、結線しやすい。
文句なしですよ。

これは注文コード 08589147 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 新康プレス工業所 様 [2018-12-25]

満足度: 3

用途: 集塵機制御盤の修理

オムロン製品ですから当然問題は有りません。日本製の電子器機に不安も過剰な期待も有りません。正常に機能して当然ですね。

これは注文コード 08589165 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-12-06]

満足度: 3

用途: コンベア修理

他社で購入するよりも、ネットで購入できることが助かっています。

これは注文コード 06862195 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-01-13]

満足度: 5

用途: 揚水ポンプの制御

スターデルタタイプの揚水ポンプの制御に使っていたタイマが1台壊れた為、至急手に入れる必要が有りました。この商品が他では中々見つからず、本当に助かりました。

これは注文コード 39072616 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2016-04-27]

満足度: 5

用途: 部品交換用

すぐに手に入りました。とても便利です。満足しています。

これは注文コード 08589147 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2016-08-16]

満足度: 5

用途: 揚水ポンプ制御盤

特に問題なし。
今まで電気屋さん経由の注文でしたが、モノタロウで扱っているので助かります。

これは注文コード 06862195 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-01-31]

ご質問件数:0この商品について質問する ご質問は製品仕様に関する内容に限らせて頂きます。
