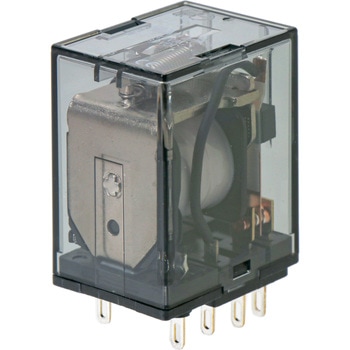

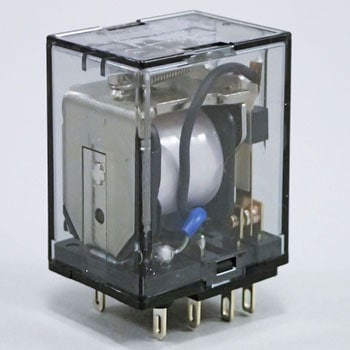

ミニコントロールリレー
電気用品安全法準拠品です。
コイルの化粧紙の色別によりコイル電圧の判別が容易です。
- 耐電圧
- コイル-接点、およびc接点相互間、各々：AC2000
接点ギャップ間：AC1000
ソケットの端子間：AC2000 - 耐電圧(V/min)
- コイル-接点、およびc接点相互間、各々：AC2000
接点ギャップ間：AC1000
ソケットの端子間：AC2000
- 種類
- コントロールリレー
- 接点構成
- 2c
- 端子形状
- プラグイン端子
- 接点機構
- 単接点
- ピン数(ピン)
- 8
- 外形寸法(幅W×奥行D×高さH)(mm)
- 21×27.8×40.6
- 規格
- c-UL、TUV
- 極数
- 2
- 最小適合負荷
- 5V、1mA(参考値)
- 最大連続印加電圧
- 定格電圧の110%
- 質量(g)
- 約29
- 取り付け形状
- 標準形
- 接触抵抗(mΩ)
- 50以下(初期値)
- 絶縁抵抗(MΩ)
- 100以上(DC500Vメガにて)
- 耐衝撃(誤動作)
- 200
- 耐衝撃(耐久)
- 1000 X、Y、Z方向各3回計18回
- 耐振動(誤動作)
- 10～55Hz、複振幅1mm
- 耐振動(耐久)
- 10～55Hz、複振幅1mm X、Y、Z方向各2時間計6時間
- 定格絶縁電圧(V)
- 250
- 定格通電電流(A)
- 5
- 適合ソケット
- TP58、TP58B、TP58R2、TP58X1、TP58X2
- 動作時間(ms)
- 20以下
- 復帰時間(ms)
- 20以下
- 取付方式
- プラグイン
- 保護構造
- ケース入り
- 接点材質
- 銀接点
- 耐衝撃(誤動作)(m/s2)
- 200
- 耐衝撃(耐久)(m/s2)
- 1000 X、Y、Z方向各3回計18回
- 内容量
- 1個
