ヒューズホルダー筒型ネジ式

Name: ヒューズホルダー 筒型ネジ式
Brand: サトーパーツ
Rating: 4.20 (5 reviews)

(5件のレビュー)

適合: FG-20、FG-30
種類: ヒューズホルダ
取付方式: パネル取付
定格電圧(V): 250
定格電流(A): 10
締付トルク: 0.7N・m以下(ナット)
材質(絶縁体): フェノール(UL94V-0)
絶縁抵抗(MΩ): DC500V、100以上
取得規格: UL規格・CSA規格
推奨適合工具: マイナスドライバー
端子金具: ハンダ付用端子

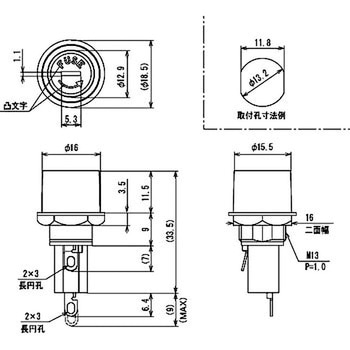

取付板厚(mm): 3.5(MAX)
ナット二面幅(mm): 16
リード線: 無
色(本体): 黒
適合ヒューズ管サイズ(mm): Φ5.2×20
ナット締付トルク(N・m): 0.7、0.4(ツマミ)
RoHS指令(10物質対応): 対応
材質(つまみ): P.B.T.(UL94V-0)
耐電圧(V/min): AC1500
内容量: 1個

注意

※底部端子は可動方式なので、端子の動きを防げないよう周囲の配線等にご配慮下さい。また、配線後に端子リード線の重力や張力が加わらないように配慮願います。

1件中 1～1件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

06953581

F-75

オープン

￥399

￥439(税込)

当日出荷

各品番毎の詳細は注文コードをクリックしてください

遮断の新着商品

ページ： 1/ 3

ヒューズホルダーヒューズキャリア(ツマミなし)サトーパーツ税込￥109～￥99～

パネル取付用標準ヒューズホルダーエコー電子(EDK)税込￥548￥498

パネル取付用ミニヒューズホルダーエコー電子(EDK)税込￥340￥309

センタータグヒューズ定格電流 100A 690V ac 1袋 3個入SIEMENS税込￥32,648～￥29,680～

富士電機機器制御ヒューズ富士電機機器制御税込￥439～￥399～

密閉型低圧引込みヒューズ東京富士商会税込￥1,868￥1,698

(DS-MC)自動電源切替開閉器リレー内蔵型日東工業税込￥58,278￥52,980

(TMEU-03A)タイマーユニット日東工業税込￥41,778￥37,980

配線用遮断器経済タイプテンパール工業税込￥7,038￥6,398

漏電遮断器高調波・サージ対応形 NV-Sシリーズ (汎用品)三菱電機税込￥20,878～￥18,980～

漏電遮断器高調波・サージ対応形 NV-Cシリーズ (経済品)三菱電機税込￥16,478～￥14,980～

JIS協約形漏電遮断器(漏電ブレーカ)日立産機システム税込￥36,278～￥32,980～

[BPF] 取付自在板日東工業税込￥1,318～￥1,198～

[ENA-2] 二次送りスイッチ付漏電日東工業税込￥318,780￥289,800

[ENA-H2] 非常回路付[2回路] 漏電日東工業税込￥263,780￥239,800

[ENA-TM] 自動点滅回路[MC1個]付漏電日東工業税込￥153,780￥139,800

[ENA] 基本タイプ漏電日東工業税込￥84,678￥76,980

[NLA-2] 二次送りスイッチ付サーキット日東工業税込￥208,780～￥189,800～

[NLA-H2] 非常回路付[2回路] サーキット日東工業税込￥263,780￥239,800

[NLA-SP3] 下部スペース[タテ300mm]付サーキット日東工業税込￥175,780￥159,800

商品レビュー

2025-11-25

用途: 既存ヒューズホルダーの交換

当方が探したところでは、14mm孔に設置可能なヒューズホルダーとして、唯一の選択肢でした。昔は通常サイズのガラス管ヒューズホルダーでも、Ｍ13取り付けの物があったのですが、廃番になったのかな？ミニ管ヒューズ用ではありますが、選択肢が無いので選定しました。勿論取り付けることができ、不具合も無く使用できています。

2022-08-17

用途: 電源箱組立

製造業

たまに使っている部品で、どこで購入しても同じ商品を購入しているので、取り付けや品質が著しく違っている事は無い。

2019-03-02

用途: 古い電化製品の部品取り替え

金融・保険業

古い電化製品のヒューズホルダーが壊れてしまって、いろいろ探しましたが、この製品に行き着きました。
サイズもピッタリで、動作に問題もなく大変満足しております。

2017-08-31

用途: 製品のヒューズに。

リアル音響工房様

以前の製品（頭部にカラーリングが有った）が欲しかったが廃番のため少し形が変わった物を選んだ。

2015-08-03

用途: ボート用電源スイッチの保護に

電源スイッチの保護に買いました
端子がハンダあげで　それはいいんですが
ネジの部分との差が少ないので　ハンダを上げるのに
苦労しました
ナットが　入りにくく　何回かやり直しました
電線の厚みの分だけ　ネジとの間に隙間が欲しいですね

MonotaROからの回答

貴重なご意見ありがとうございました。
今後の参考にさせていただきます。
