基本レバー形トグルスイッチ Aシリーズ

基本レバー形トグルスイッチ Aシリーズ NKKスイッチズ(日本開閉器) 基本レバー形トグルスイッチ Aシリーズ NKKスイッチズ(日本開閉器) 基本レバー形トグルスイッチ Aシリーズ NKKスイッチズ(日本開閉器) 基本レバー形トグルスイッチ Aシリーズ NKKスイッチズ(日本開閉器) 基本レバー形トグルスイッチ Aシリーズ NKKスイッチズ(日本開閉器) 基本レバー形トグルスイッチ Aシリーズ NKKスイッチズ(日本開閉器) 基本レバー形トグルスイッチ Aシリーズ NKKスイッチズ(日本開閉器) 基本レバー形トグルスイッチ Aシリーズ NKKスイッチズ(日本開閉器)
(2件のレビュー)

丸洗い洗浄が可能です。洗浄は深さ10cmの液浴槽にて、5分以内で実施してください。
コイルバネ、滑動棒、切換板の組合せによる、独自の切換節度機構により、確実な切換えと軽快な操作感が得られます。
PC-H、PC-V端子形は、1/2インチカードラックに適用が可能です。
レバーに樹脂を採用することにより、静電耐圧20kV以上(レバー先端にて)を確保しております。
レバー倒れ角度が大きい(26°)ので、倒れ方向が明確になります。
スライディング・ツイン・クロスバー・コンタクト機構採用。微小電流、低電圧領域に対し安定した高い接触信頼性を保持します。
端子部はエポキシシールにより、フラックス等の浸入及び端子ガタの発生を防止し、接触の安定性を一層向上しています。

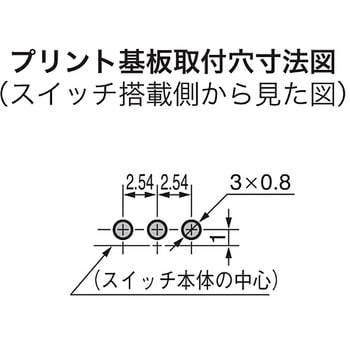

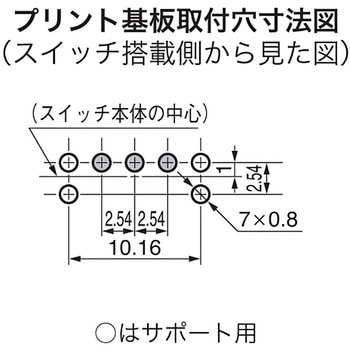

端子間ピッチはインチピッチを採用したプリント基板用です。

電流容量(A)
AC/DC共通
推奨範囲
0.4VA MAX. 28V MAX.(適用電圧範囲 20mV~28V、適用電流範囲 0.1mA~0.1A)
最大28V 0.1の場合耐久性は10000回
最小20mV 0.1μの開閉が可能です。(電流0.1mA未満の場合、接触抵抗値の規格値は適用を除外します。)
用途OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等 使用温度範囲(℃)-30~85 耐電圧AC500V 1分間以上 絶縁抵抗(MΩ)500以上(DC 500V) 接触抵抗(mΩ)50以下(20mV 10mAにて) レバー倒れ角度(°)26±4 操作部形状基本レバー 内容量1個
注意
※はんだ付け後のフラックス洗浄の際には、アルコール系の洗浄液をお使いください。有機溶剤による洗浄はしないでください。
洗浄中にスイッチを動作させること及び操作部に力を加えることはしないでください。
お気に入りに追加
16件中 1~16件 各品番毎の詳細は注文コードをクリックしてください
注文コード 参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
07071425 A-13AP 単極 PC端子 ON OFF ON
275
269
296 (税込)
当日出荷
07071443 A-15AP 単極 PC端子 ON - < ON > ※< >はモーメンタリ
275
269
296 (税込)
6日以内出荷

返品不可
07071391 A-12AP 単極 PC端子 ON - ON
255
249
274 (税込)
当日出荷

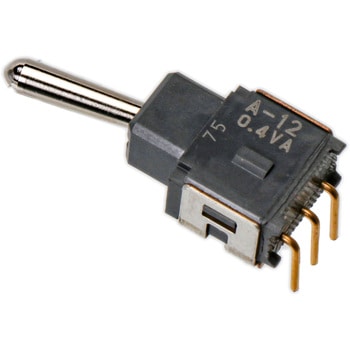

07071407 A-12AH 単極 PC-H端子 ON - ON
297
289
318 (税込)
当日出荷
07071461 A-22AP 2極 PC端子 ON - ON
310
309
340 (税込)
当日出荷

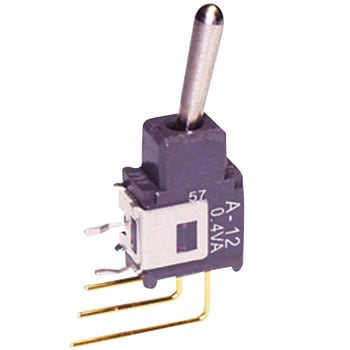

38445556 A-12AV 単極 PC-V端子 ON - ON
オープン
349
384 (税込)
3日以内出荷

返品不可

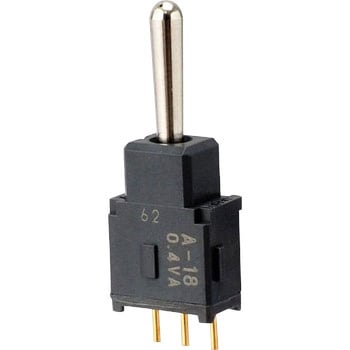

38445565 A-18AP 単極 PC端子 〈ON〉 OFF 〈ON〉※〈 〉はモーメンタリ
287
279
307 (税込)
当日出荷

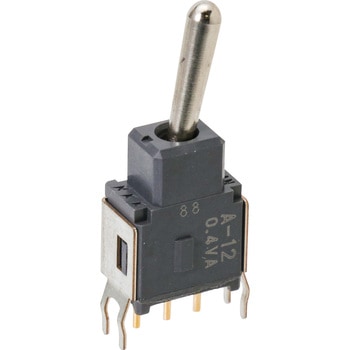

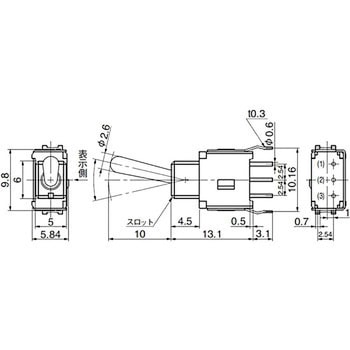

38443946 A-12AB 単極 ブラケットマウント形 ON - ON
287
279
307 (税込)
当日出荷
75803192 A-13AB 単極 ブラケットマウント形 ON-OFF-ON
307
299
329 (税込)
6日以内出荷

返品不可

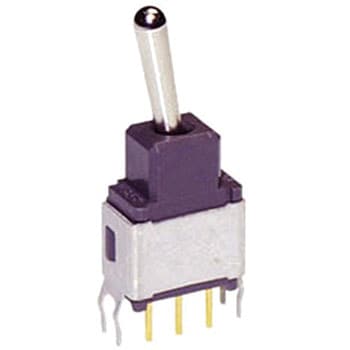

75803201 A-15AB 単極 ブラケットマウント形 ON-〈ON〉
307
299
329 (税込)
5日以内出荷

返品不可

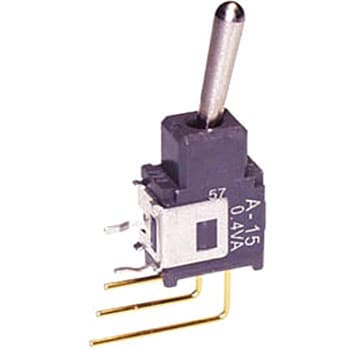

75803217 A-15AV 単極 PC-V端子 ON-〈ON〉
315
309
340 (税込)
5日以内出荷

返品不可

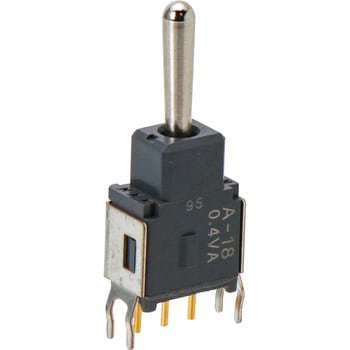

75803226 A-18AB 単極 ブラケットマウント形 〈ON〉-OFF-〈ON〉
320
319
351 (税込)
欠品中

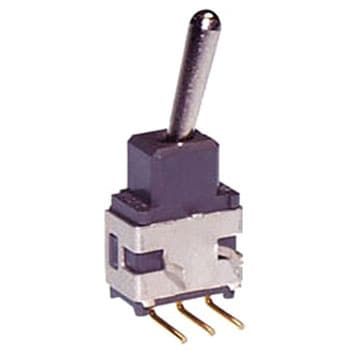

75803235 A-18AH 単極 PC-H端子 〈ON〉-OFF-〈ON〉
328
319
351 (税込)
当日出荷

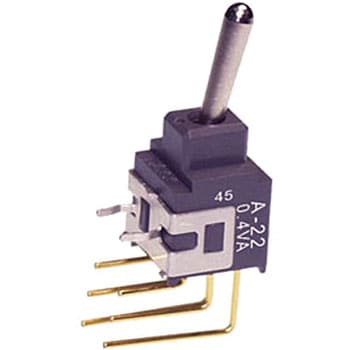

75803244 A-22AV 2極 PC-V端子 ON-ON
351
349
384 (税込)
欠品中

返品不可
75803253 A-23AP 2極 PC端子 ON-OFF-ON
332
329
362 (税込)
欠品中

返品不可

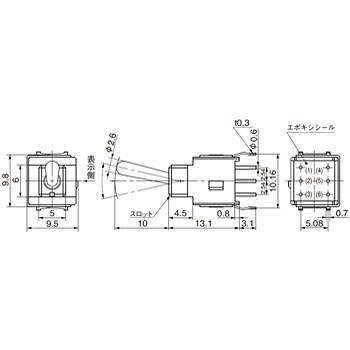

38445574 A-22AB 2極 ブラケットマウント形 ON - ON
332


取扱い終了
お気に入りに追加
