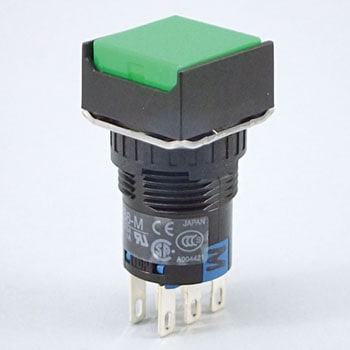

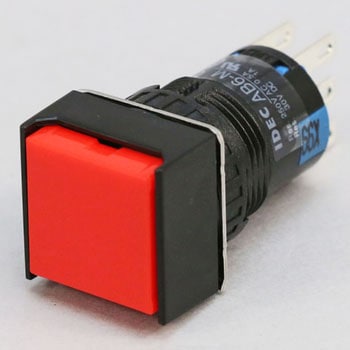

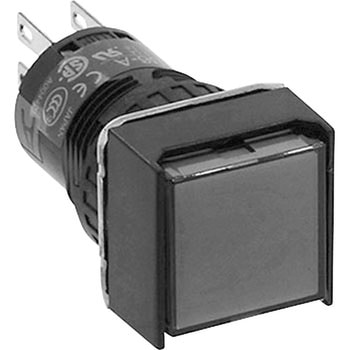

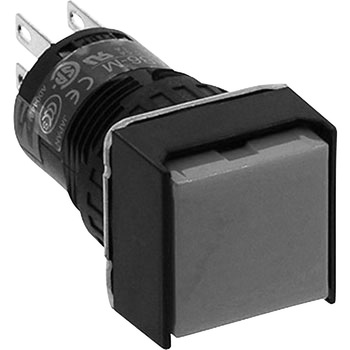

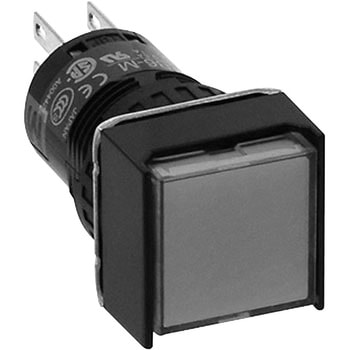

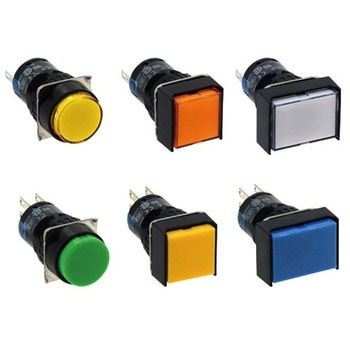

Φ16 A6シリーズ 押ボタンスイッチ(正方形)
ボタン形状：正角形
動作方式：モーメンタリ
取付穴径：Φ16
- 定格使用電流(A)
- 抵抗負荷：DC12V：1、DC24V：1、DC110V：0.2、AC110V：1、AC220V：0.5
誘導負荷：DC12V：0.7、DC24V：0.7、DC110V：0.1、AC110V：0.7、AC220V：0.5
- 規格
- UL508、CSA C22.2 No.14、EN60947-5-1、GB14048.5
- 端子形状
- はんだづけ端子
- 定格絶縁電圧(V)
- 250
- 照光種別
- 非照光
- 保存温度(℃)
- -30～80(ただし、氷結しないこと)
- 絶縁抵抗(MΩ)
- 100以上(DC500Vメガにて)
- 使用周囲温度(℃)
- -25～55(ただし、氷結しないこと)
- 取付穴径(Φmm)
- 16.2(0～0.2)
- 接触抵抗(mΩ)
- 50以下(初期値)
- 耐振動(耐久)
- 5～55Hz、片振幅0.75mm
- 使用周囲湿度
- 45～85%RH(ただし、結露しないこと)
- 耐振動(誤動作)
- 5～55Hz、片振幅0.75mm
- 接点材質
- 銀に金・クロスバー接点
- 定格通電電流(A)
- 3
- 使用電流(A)
- ●(交流抵抗負荷)：110V/1、220V/0.5、●(交流誘導負荷)：110V/0.7、220V/0.5、●(直流抵抗負荷)：12V/1、24V/1、110V/0.2、●(直流誘導負荷)：12V/0.7、24V/0.7、110V/0.1
- 操作部形状
- 正角形
- 耐電圧(V/min)
- スイッチ部：AC2000(充電部と非充電部間)・AC2000(異極端子間)・AC1000(同極端子間)・AC1500(接点端子とランプ端子間)
- 使用周囲湿度(%RH)
- 45～85(ただし、結露しないこと)
- 耐衝撃(誤動作)(m/s2)
- 200
- 耐衝撃(耐久)(m/s2)
- 500
- 内容量
- 1個
