押しボタンスイッチ AR22シリーズ 平形(Φ24)



押しボタンスイッチ AR22シリーズ 平形(Φ24) 4.80 (5件の商品レビュー)

操作部の裏面取付方式により、パネル厚による調整が不要
2方向からの配線が可能
業界最短の奥行寸法を実現
充電部保護カバーを標準付属
トリガーアクション機構を採用した非常停止用押しボタンスイッチを用意(IEC、EN規格)
パネルカット寸法Φ25.5mmへも使用が可能
標準品でUL/CSA規格およびTUV(EN規格)を認定取得
CEマーク表示をしています
電気的耐久性
AC220V6Aにて50万回以上
AC220V3Aにて100万回以上
種類
非照光式
動作方式
モメンタリ
ボタン形状
丸(平形)
端子形状
ねじ端子
保護構造
IP65
ボタン部寸法(mm)
Φ24
材質
丸リング:樹脂製
フレーム
丸フレーム
定格絶縁電圧(V)
AC/DC600
端子ねじ
角ワッシャ付M3.5プラス・マイナス両用ねじ(セルフアップ式)
保存温度(℃)
-40〜+80
絶縁抵抗(MΩ)
100以上(DC500Vメガーにて)
相対湿度
45〜85%RH(-5〜+40℃にて)(ただし、氷結、結露なきこと)
使用周囲温度(℃)
-20〜+70(ただし、氷結、結露なきこと)
機械的耐久性
500万回以上
短絡保護装置
Fuse 15A
条件付短絡電流
1000A
定格インパルス耐電圧(kV)
6
汚染度(使用環境)
3
耐衝撃(m/s2)
誤動作:100、耐久性:500
耐振動
共振試験:複振幅0.1mm 周波数10〜55Hz、定振動耐久試験:複振幅3.0mm 周波数16.7Hz
開閉頻度(回/時)
1200(使用率40%)
耐電圧(V/min)
充電部対アース間・異極充電部間:AC2500
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
22 件中 1 - 22 件
注文
コード

品番
接点構成
ボタン色
取付穴径(Φmm)
参考
基準
価格
通常価格 購入数 販売価格
(税別)
出荷
関連
数量
08508656 AR22F0R-01B 1b 22.3/25.5 ¥475
¥389 1 ¥389
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08508665 AR22F0R-01G 1b 22.3/25.5 ¥475
¥389 1 ¥389
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08508674 AR22F0R-01R 1b 22.3/25.5 ¥475
¥389 1 ¥389
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08508683 AR22F0R-01Y 1b 22.3/25.5 ¥475
¥389 1 ¥389
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08508692 AR22F0R-10A 1a 22.3/25.5 ¥475
¥389 1 ¥389
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08508701 AR22F0R-10B 1a 22.3/25.5 ¥475
¥389 1 ¥389
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08508717 AR22F0R-10G 1a 22.3/25.5 ¥475
¥389 1 ¥389
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08508726 AR22F0R-10R 1a 22.3/25.5 ¥475
¥389 1 ¥389
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08508735 AR22F0R-10S 1a 22.3/25.5 ¥475
¥389 1 ¥389
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08508744 AR22F0R-10T 1a 緑赤黒 22.3/25.5 ¥515
¥429 1 ¥429
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08508753 AR22F0R-10W 1a 22.3/25.5 ¥475
¥389 1 ¥389
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08508762 AR22F0R-10Y 1a 22.3/25.5 ¥475
¥389 1 ¥389
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

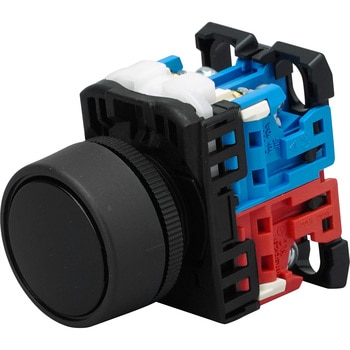

08508771 AR22F0R-11B 1a1b 22.3/25.5 ¥760
¥619 1 ¥619
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08508787 AR22F0R-11G 1a1b 22.3/25.5 ¥760
¥619 1 ¥619
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08508796 AR22F0R-11R 1a1b 22.3/25.5 ¥760
¥619 1 ¥619
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08508805 AR22F0R-11T 1a1b 緑赤黒 22.3/25.5 ¥800
¥649 1 ¥649
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

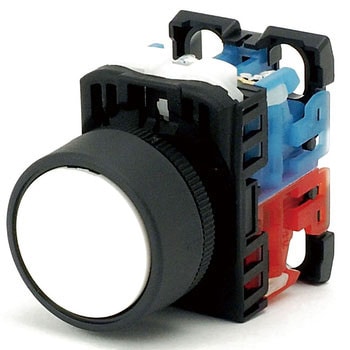

08508814 AR22F0R-11W 1a1b 22.3/25.5 ¥760
¥619 1 ¥619
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08508823 AR22F0R-11Y 1a1b 22.3/25.5 ¥760
¥619 1 ¥619
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08508832 AR22F0R-20B 2a 22.3/25.5 ¥760
¥619 1 ¥619
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08508841 AR22F0R-20G 2a 22.3/25.5 ¥760
¥619 1 ¥619
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08508857 AR22F0R-20Y 2a 22.3/25.5 ¥760
¥619 1 ¥619
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08508866 AR22F0R-22B 2a2b 22.3/25.5 ¥1,335
¥1,290 1 ¥1,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 4.80  総レビュー件数: 5 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 機械の純正部品の代替

機械の部品交換で使用。使用中の物は、押すボタンと所のみ紫外線で割れてしまい本体は問題ないが、Assyで交換しました。同じ品なのでOKです

これは注文コード 08508674 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 ゼロテクノサービス 様 [2017-04-10]

満足度: 5

用途: ACリレーシーケンス作業

ACリレーシーケンスコントローラーに使用 役割機能を果たしています。

これは注文コード 08508656 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2017-05-01]

満足度: 4

用途: 装置の改造などに

AR22FOR-10Yを注文したのに何故かAR30FOR-10Yが来ました。自分が品番を間違ったのかと思ったのですが、よく見るとメーカーからのパッケージはAR30FOR-10Yと記載されているのもかかわらずMonotaROさんの管理シールはAR22となっていましたよ。別にこだわりはないので穴を30φに拡大して取り付けました。製品自体は過去何回も使用している物なので問題はありません。まだ注文する予定ですので、商品管理をしっかりして下さい。

これは注文コード 08508762 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2016-11-09]

満足度: 5

用途: 農業機械に、使います。

接触不良のため、取り換え用です。安価で、たいへん良いです。

これは注文コード 08508762 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2016-11-14]

満足度: 5 (このレビューは、1人が参考にしています。)

用途: 自動機のON/OFF

外観が綺麗で、タッチ感がソフトで操作性がいい。
接点を自由に変えれるので変更が楽。

改善点は、パネルへ締め付けるときに上下が判りやすく、且つ廻りにくくしてほしい。

これは注文コード 08508744 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2013-08-31]
モノタロウMonotaROからの回答:

今後の課題として検討させて頂きます。
貴重なご意見誠にありがとうございます。
