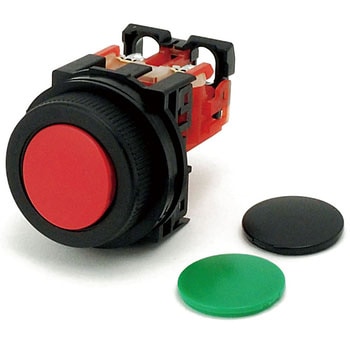

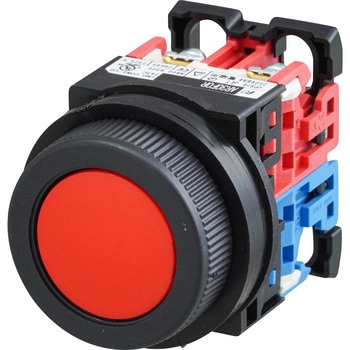

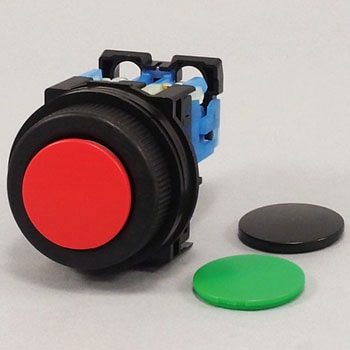

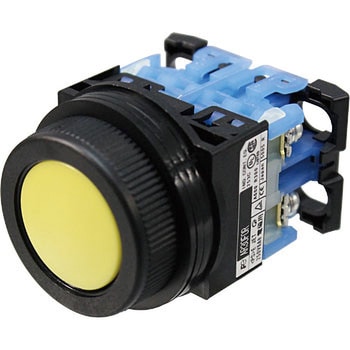

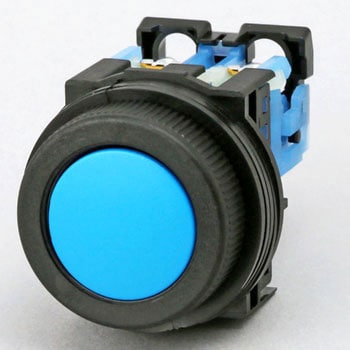

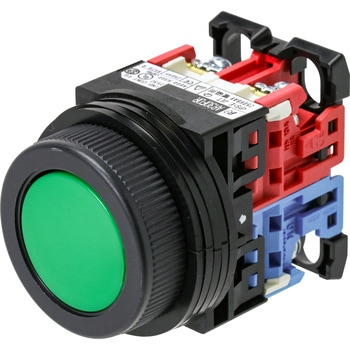

押しボタンスイッチ AR30F0Rシリーズ 平形
接点・トランスユニットの追加・交換が容易
2方向からの配線が可能
業界最短の奥行寸法を実現
充電部保護カバーを標準付属
パネルカット寸法Φ25.5mmへも使用が可能
標準品でUL/CSA規格およびTUV(EN規格)を認定取得
CEマーク表示をしています。
- 電気的耐久性
- AC220V6Aにて50万回以上
AC220V3Aにて100万回以上
- 材質
- 丸リング：樹脂製
- 種類
- 非照光式
- 保護構造
- IP65
- ボタン形状
- 丸(平形)
- 端子形状
- ねじ端子
- フレーム
- 丸フレーム
- 定格絶縁電圧(V)
- AC/DC600
- 動作方式
- モメンタリ
- 端子ねじ
- 角ワッシャ付M3.5プラス・マイナス両用ねじ(セルフアップ式)
- 保存温度(℃)
- -40～+80
- 絶縁抵抗(MΩ)
- 100以上(DC500Vメガーにて)
- 相対湿度
- 45～85%RH(-5～+40℃にて)(ただし、氷結、結露なきこと)
- 使用周囲温度(℃)
- -20～+70(ただし、氷結、結露なきこと)
- 取付穴径(Φmm)
- 30.5
- 機械的耐久性
- 500万回以上
- 短絡保護装置
- Fuse 15A
- 条件付短絡電流
- 1000A
- 定格インパルス耐電圧(kV)
- 6
- 汚染度(使用環境)
- 3
- 耐衝撃(m/s2)
- 誤動作：100、耐久性：500
- 耐振動
- 共振試験：複振幅0.1mm 周波数10～55Hz、定振動耐久試験：複振幅3.0mm 周波数16.7Hz
- 開閉頻度(回/時)
- 1200(使用率40%)
- 耐電圧(V/min)
- 充電部対アース間・異極充電部間：AC2500
- ボタン部寸法(mm)
- Φ24
- 内容量
- 1個
全23種類を絞り込む
接点構成
ボタン色
押しボタンスイッチ本体 の新着商品
カテゴリ
商品レビュー
対象商品 : 08509961
2024-03-01
用途: 機械設備の修理時
エヌケーエフ 様（建設業・工事業）
ボタンを押すときの力が、丁度よくて大変心地よいです。
d=30mmのボタンは結構使われるので、常備品として
予備品箱に入れています。
昔はボタンのカラーチップは交換できたのですが、
当該商品は交換できません。必要色別に数個所持
していなくてはなりません。ま、余ったチップは
捨ててしまうことになるので、これはこれでよいと思います。
対象商品 : 08510031
2020-07-26
用途: ポンプ制御盤起動用スイッチの交換
i稲敷市おもちゃ病院 様（サービス業）
非常に使いやすい製品でした。ネジ端子の部分など本当にやりやすかったです。
