Φ16 照光押しボタンスイッチ AH164・AH165 長角平形

Φ16 照光押しボタンスイッチ AH164・AH165 長角平形 富士電機 Φ16 照光押しボタンスイッチ AH164・AH165 長角平形 富士電機 Φ16 照光押しボタンスイッチ AH164・AH165 長角平形 富士電機 Φ16 照光押しボタンスイッチ AH164・AH165 長角平形 富士電機 Φ16 照光押しボタンスイッチ AH164・AH165 長角平形 富士電機 Φ16 照光押しボタンスイッチ AH164・AH165 長角平形 富士電機 Φ16 照光押しボタンスイッチ AH164・AH165 長角平形 富士電機 Φ16 照光押しボタンスイッチ AH164・AH165 長角平形 富士電機
(5件のレビュー)

高輝度LED昭光品「ぴかりくん」を標準化
金貼り接点とスライド構造により5V、1mAでの使用が可能
接点の追加・交換が容易
標準品でUL/CSA規格およびTUV(EN規格)を認定取得
CEマーク表示をしています

種類照光式 ボタン形状長角(平形) 取付穴径(Φmm)16 内容量1個
お気に入りに追加
178件中 1~50件 各品番毎の詳細は注文コードをクリックしてください
注文コード
品番
接点構成
保護構造
ボタン部寸法(mm)
定格絶縁電圧(V)
保存温度(℃)
短絡保護装置
条件付短絡電流
耐振動
トランス
開閉頻度(回/時)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
08507834 AH164-TL5G11E3 オルタネイト 1a1b はんだ端子/タブ端子 IP40 18×24 - - LED - 充電部対アース間:AC2000、対異極充電部間:AC1500 DC24 AC/DC250 100以上 45~85%RH(-5~+40℃にて)(ただし、氷結、結露なきこと) -20~+55(ただし、氷結、結露なきこと) - 25万回 10万回(AC220V 0.7A) - - 共振試験:複振幅0.1mm 周波数10~55Hz、定振動耐久試験:複振幅3.0mm 周波数16.7Hz 誤動作:100、耐久性:500 なし 1200(使用率40%)
1,340
1,280
1,408 (税込)
当日出荷
08508236 AH165-TL5G11E3 オルタネイト 1a1b はんだ端子/タブ端子 IP65F 18×24 - - LED - 充電部対アース間:AC2000、対異極充電部間:AC1500 DC24 AC/DC250 100以上 45~85%RH(-5~+40℃にて)(ただし、氷結、結露なきこと) -10~+55(ただし、氷結、結露なきこと) - 25万回 10万回(AC220V 0.7A) - - 共振試験:複振幅0.1mm 周波数10~55Hz、定振動耐久試験:複振幅3.0mm 周波数16.7Hz 誤動作:100、耐久性:500 なし 1200(使用率40%)
1,470
1,390
1,529 (税込)
当日出荷
08507843 AH164-TL5R11E3 オルタネイト 1a1b はんだ端子/タブ端子 IP40 18×24 - - LED - 充電部対アース間:AC2000、対異極充電部間:AC1500 DC24 AC/DC250 100以上 45~85%RH(-5~+40℃にて)(ただし、氷結、結露なきこと) -20~+55(ただし、氷結、結露なきこと) - 25万回 10万回(AC220V 0.7A) - - 共振試験:複振幅0.1mm 周波数10~55Hz、定振動耐久試験:複振幅3.0mm 周波数16.7Hz 誤動作:100、耐久性:500 なし 1200(使用率40%)
1,340
1,280
1,408 (税込)
当日出荷
08508245 AH165-TL5R11E3 オルタネイト 1a1b はんだ端子/タブ端子 IP65F 18×24 - - LED - 充電部対アース間:AC2000、対異極充電部間:AC1500 DC24 AC/DC250 100以上 45~85%RH(-5~+40℃にて)(ただし、氷結、結露なきこと) -10~+55(ただし、氷結、結露なきこと) - 25万回 10万回(AC220V 0.7A) - - 共振試験:複振幅0.1mm 周波数10~55Hz、定振動耐久試験:複振幅3.0mm 周波数16.7Hz 誤動作:100、耐久性:500 なし 1200(使用率40%)
1,470
1,390
1,529 (税込)
当日出荷
08507852 AH164-TLG11E3 モメンタリ 1a1b はんだ端子/タブ端子 IP40 18×24 - - LED - 充電部対アース間:AC2000、対異極充電部間:AC1500 DC24 AC/DC250 100以上 45~85%RH(-5~+40℃にて)(ただし、氷結、結露なきこと) -20~+55(ただし、氷結、結露なきこと) - 100万回 10万回(AC220V 0.7A) - - 共振試験:複振幅0.1mm 周波数10~55Hz、定振動耐久試験:複振幅3.0mm 周波数16.7Hz 誤動作:100、耐久性:500 なし 1200(使用率40%)
1,260
1,180
1,298 (税込)
当日出荷

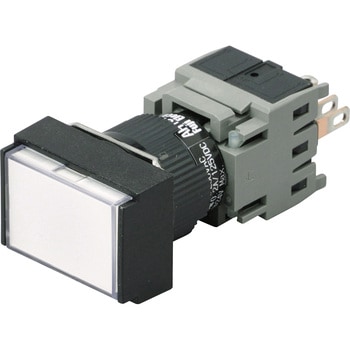

08508254 AH165-TL5W11E3 オルタネイト 1a1b 乳白 はんだ端子/タブ端子 IP65F 18×24 - - LED - 充電部対アース間:AC2000、対異極充電部間:AC1500 DC24 AC/DC250 100以上 45~85%RH(-5~+40℃にて)(ただし、氷結、結露なきこと) -10~+55(ただし、氷結、結露なきこと) - 25万回 10万回(AC220V 0.7A) - - 共振試験:複振幅0.1mm 周波数10~55Hz、定振動耐久試験:複振幅3.0mm 周波数16.7Hz 誤動作:100、耐久性:500 なし 1200(使用率40%)
1,470
1,390
1,529 (税込)
当日出荷
08507861 AH164-TLR11E3 モメンタリ 1a1b はんだ端子/タブ端子 IP40 18×24 - - LED - 充電部対アース間:AC2000、対異極充電部間:AC1500 DC24 AC/DC250 100以上 45~85%RH(-5~+40℃にて)(ただし、氷結、結露なきこと) -20~+55(ただし、氷結、結露なきこと) - 100万回 10万回(AC220V 0.7A) - - 共振試験:複振幅0.1mm 周波数10~55Hz、定振動耐久試験:複振幅3.0mm 周波数16.7Hz 誤動作:100、耐久性:500 なし 1200(使用率40%)
1,260
1,180
1,298 (税込)
当日出荷

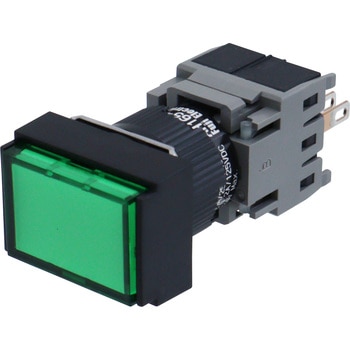

08508263 AH165-TLG11E3 モメンタリ 1a1b はんだ端子/タブ端子 IP65F 18×24 - - LED - 充電部対アース間:AC2000、対異極充電部間:AC1500 DC24 AC/DC250 100以上 45~85%RH(-5~+40℃にて)(ただし、氷結、結露なきこと) -10~+55(ただし、氷結、結露なきこと) - 100万回 10万回(AC220V 0.7A) - - 共振試験:複振幅0.1mm 周波数10~55Hz、定振動耐久試験:複振幅3.0mm 周波数16.7Hz 誤動作:100、耐久性:500 なし 1200(使用率40%)
1,390
1,380
1,518 (税込)
当日出荷
50007964 AH164-TL5G11E2 オルタネイト 1a1b はんだ端子/タブ端子 IP40 18×24 - 照光押釦スイッチ(ネオン照光) 点LED - - AC/DC24 - - - - - - - - - - - - -
オープン
1,190
1,309 (税込)
40日以内出荷

返品不可
08507877 AH164-TLW11E3 モメンタリ 1a1b 乳白 はんだ端子/タブ端子 IP40 18×24 - - LED - 充電部対アース間:AC2000、対異極充電部間:AC1500 DC24 AC/DC250 100以上 45~85%RH(-5~+40℃にて)(ただし、氷結、結露なきこと) -20~+55(ただし、氷結、結露なきこと) - 100万回 10万回(AC220V 0.7A) - - 共振試験:複振幅0.1mm 周波数10~55Hz、定振動耐久試験:複振幅3.0mm 周波数16.7Hz 誤動作:100、耐久性:500 なし 1200(使用率40%)
1,260
1,180
1,298 (税込)
当日出荷
08508272 AH165-TLG22E3 モメンタリ 2a2b はんだ端子/タブ端子 IP65F 18×24 - - LED - 充電部対アース間:AC2000、対異極充電部間:AC1500 DC24 AC/DC250 100以上 45~85%RH(-5~+40℃にて)(ただし、氷結、結露なきこと) -10~+55(ただし、氷結、結露なきこと) - 100万回 10万回(AC220V 0.7A) - - 共振試験:複振幅0.1mm 周波数10~55Hz、定振動耐久試験:複振幅3.0mm 周波数16.7Hz 誤動作:100、耐久性:500 なし 1200(使用率40%)
1,620
1,580
1,738 (税込)
当日出荷
50008454 AH164-TLG11E2 モメンタリ 1a1b はんだ端子/タブ端子 IP40 18×24 - 照光押釦スイッチ(ネオン照光) 点LED - - AC/DC24 - - - - - - - - - - - - -
オープン
1,280
1,408 (税込)
40日以内出荷

返品不可
08507886 AH164-TLY11E3 モメンタリ 1a1b はんだ端子/タブ端子 IP40 18×24 - - LED - 充電部対アース間:AC2000、対異極充電部間:AC1500 DC24 AC/DC250 100以上 45~85%RH(-5~+40℃にて)(ただし、氷結、結露なきこと) -20~+55(ただし、氷結、結露なきこと) - 100万回 10万回(AC220V 0.7A) - - 共振試験:複振幅0.1mm 周波数10~55Hz、定振動耐久試験:複振幅3.0mm 周波数16.7Hz 誤動作:100、耐久性:500 なし 1200(使用率40%)
1,260
1,180
1,298 (税込)
当日出荷
08508281 AH165-TLO11E3 モメンタリ 1a1b はんだ端子/タブ端子 IP65F 18×24 - - LED - 充電部対アース間:AC2000、対異極充電部間:AC1500 DC24 AC/DC250 100以上 45~85%RH(-5~+40℃にて)(ただし、氷結、結露なきこと) -10~+55(ただし、氷結、結露なきこと) - 100万回 10万回(AC220V 0.7A) - - 共振試験:複振幅0.1mm 周波数10~55Hz、定振動耐久試験:複振幅3.0mm 周波数16.7Hz 誤動作:100、耐久性:500 なし 1200(使用率40%)
1,390
1,380
1,518 (税込)
当日出荷
50008664 AH164-TLR11E2 モメンタリ 1a1b はんだ端子/タブ端子 IP40 18×24 - 照光押釦スイッチ(ネオン照光) 点LED - - AC/DC24 - - - - - - - - - - - - -
オープン
1,280
1,408 (税込)
40日以内出荷

返品不可

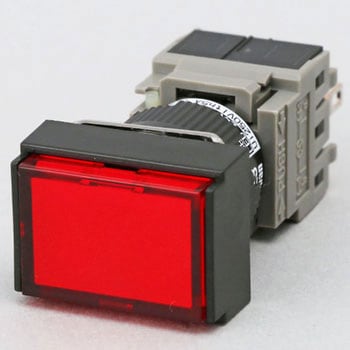

08508297 AH165-TLR11E3 モメンタリ 1a1b はんだ端子/タブ端子 IP65F 18×24 - - LED - 充電部対アース間:AC2000、対異極充電部間:AC1500 DC24 AC/DC250 100以上 45~85%RH(-5~+40℃にて)(ただし、氷結、結露なきこと) -10~+55(ただし、氷結、結露なきこと) - 100万回 10万回(AC220V 0.7A) - - 共振試験:複振幅0.1mm 周波数10~55Hz、定振動耐久試験:複振幅3.0mm 周波数16.7Hz 誤動作:100、耐久性:500 なし 1200(使用率40%)
1,390
1,380
1,518 (税込)
当日出荷
50008813 AH164-TLW11E2 モメンタリ 1a1b 乳白 はんだ端子/タブ端子 IP40 18×24 - 照光押釦スイッチ(ネオン照光) 点LED - - AC/DC24 - - - - - - - - - - - - -
オープン
1,190
1,309 (税込)
40日以内出荷

返品不可
08508306 AH165-TLW11E3 モメンタリ 1a1b 乳白 はんだ端子/タブ端子 IP65F 18×24 - - LED - 充電部対アース間:AC2000、対異極充電部間:AC1500 DC24 AC/DC250 100以上 45~85%RH(-5~+40℃にて)(ただし、氷結、結露なきこと) -10~+55(ただし、氷結、結露なきこと) - 100万回 10万回(AC220V 0.7A) - - 共振試験:複振幅0.1mm 周波数10~55Hz、定振動耐久試験:複振幅3.0mm 周波数16.7Hz 誤動作:100、耐久性:500 なし 1200(使用率40%)
1,390
1,380
1,518 (税込)
当日出荷
50008935 AH164-TLY11E2 モメンタリ 1a1b はんだ端子/タブ端子 IP40 18×24 - 照光押釦スイッチ(ネオン照光) 点LED - - AC/DC24 - - - - - - - - - - - - -
オープン
1,280
1,408 (税込)
40日以内出荷

返品不可
50007946 AH164-TL5G11AA3 オルタネイト 1a1b はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
1,190
1,309 (税込)
40日以内出荷

返品不可
50008034 AH164-TL5G22B3 オルタネイト 2a2b はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
1,480
1,628 (税込)
40日以内出荷

返品不可
50008043 AH164-TL5G22E3 オルタネイト 2a2b はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
1,480
1,628 (税込)
40日以内出荷

返品不可
50008061 AH164-TL5G22H3 オルタネイト 2a2b はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
2,190
2,409 (税込)
40日以内出荷

返品不可
50008095 AH164-TL5O11E3 オルタネイト 1a1b はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
1,280
1,408 (税込)
40日以内出荷

返品不可
50014824 AH165-TL5G11E2 オルタネイト 1a1b はんだ端子/タブ端子 IP65F 18×24 - 照光押釦スイッチ(白熱照光) 点LED - - AC/DC24 - - - - - - - - - - - - -
オープン
1,480
1,628 (税込)
欠品中

返品不可
50008131 AH164-TL5R11A オルタネイト 1a1b はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
1,190
1,309 (税込)
40日以内出荷

返品不可
50008165 AH164-TL5R11H3 オルタネイト 1a1b はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
1,990
2,189 (税込)
40日以内出荷

返品不可
50008201 AH164-TL5R22E3 オルタネイト 2a2b はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
1,480
1,628 (税込)
欠品中

返品不可
50008217 AH164-TL5R33E3 オルタネイト 3a3b はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
1,680
1,848 (税込)
40日以内出荷

返品不可
50008226 AH164-TL5S11E3 オルタネイト 1a1b はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
2,180
2,398 (税込)
40日以内出荷

返品不可
50008244 AH164-TL5W11E3 オルタネイト 1a1b 乳白 はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
1,280
1,408 (税込)
当日出荷
50008262 AH164-TL5W11H3 オルタネイト 1a1b 乳白 はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
1,990
2,189 (税込)
40日以内出荷

返品不可
50014964 AH165-TL5W11E2 オルタネイト 1a1b 乳白 はんだ端子/タブ端子 IP65F 18×24 - 照光押釦スイッチ(白熱照光) 点LED - - AC/DC24 - - - - - - - - - - - - -
オープン
1,390
1,529 (税込)
40日以内出荷

返品不可
50008287 AH164-TL5W11M3 オルタネイト 1a1b 乳白 はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
1,990
2,189 (税込)
40日以内出荷

返品不可
50008296 AH164-TL5W22B3 オルタネイト 2a2b 乳白 はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
1,390
1,529 (税込)
40日以内出荷

返品不可
50008314 AH164-TL5W22E3 オルタネイト 2a2b 乳白 はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
1,480
1,628 (税込)
40日以内出荷

返品不可
50008332 AH164-TL5W22H3 オルタネイト 2a2b 乳白 はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
2,280
2,508 (税込)
40日以内出荷

返品不可
50008341 AH164-TL5W22M3 オルタネイト 2a2b 乳白 はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
2,280
2,508 (税込)
40日以内出荷

返品不可
50008357 AH164-TL5W33E3 オルタネイト 3a3b 乳白 はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
1,590
1,749 (税込)
40日以内出荷

返品不可
50008393 AH164-TL5Y11E3 オルタネイト 1a1b はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
1,280
1,408 (税込)
40日以内出荷

返品不可
50008411 AH164-TL5Y22E3 オルタネイト 2a2b はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
1,480
1,628 (税込)
40日以内出荷

返品不可
50008427 AH164-TLG11AA3 モメンタリ 1a1b はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
1,190
1,309 (税込)
40日以内出荷

返品不可
50008436 AH164-TLG11B3 モメンタリ 1a1b はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
1,280
1,408 (税込)
40日以内出荷

返品不可
50015052 AH165-TLG11E2 モメンタリ 1a1b はんだ端子/タブ端子 IP65F 18×24 - 照光押釦スイッチ(白熱照光) 点LED - - AC/DC24 - - - - - - - - - - - - -
オープン
1,390
1,529 (税込)
40日以内出荷

返品不可
50008463 AH164-TLG11E3-W モメンタリ 1a1b ラッピング端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
1,190
1,309 (税込)
40日以内出荷

返品不可
50008481 AH164-TLG11H3 モメンタリ 1a1b はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
1,890
2,079 (税込)
40日以内出荷

返品不可
50008515 AH164-TLG11M3 モメンタリ 1a1b はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
1,980
2,178 (税込)
40日以内出荷

返品不可
50008533 AH164-TLG22E3 モメンタリ 2a2b はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
1,290
1,419 (税込)
21日以内出荷

返品不可
50008567 AH164-TLG33E3 モメンタリ 3a3b はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
1,590
1,749 (税込)
40日以内出荷

返品不可
50008585 AH164-TLO11E3 モメンタリ 1a1b はんだ端子/タブ端子 IP40 - - - - - - - - - - - - - - - - - - - -
オープン
1,090
1,199 (税込)
欠品中
お気に入りに追加
各品番毎の詳細は注文コードをクリックしてください

カテゴリ

商品レビュー

平均満足度:
総レビュー件数: 5
毎月抽選で 1,000名様500円クーポンをプレゼント! 商品レビューを投稿する
足立 音響 様 2022-03-27
用途:
電源制御
対象商品:
08507834

SWを取り付けるのが簡単にで来ました。
DC24V対応で抵抗をつける手間が省けます。

2022-03-04
用途:
φ16の照光押しボタンを、ランプ式からLED式に交換
対象商品:
08507877

取付サイズ的には、問題ない。
換前のスイッチが、ガイド無しだった。が、本品は、サイドにガイドがついている。作業性が悪くなった。

植田産業 様 2020-07-23
用途:
研磨機の主軸回転のON,OFF
対象商品:
08508263

研磨機にクーラントを使用するため、反応が悪くなるので
1年に一度交換しています。

セイキサービス・オザワ 様 2016-02-18
用途:
起動停止用
対象商品:
08507852

安価で扱いやすいスイッチ取付配線も直ぐ出来加工しやすい

F・Tサービス 様 2009-03-30
用途:
製本機械
対象商品:
08507877

特に不満などは無いです、良い製品だと思います。

よくあるご質問(FAQ)

ご質問件数: 1
ご質問は製品仕様に関する内容に限らせて頂きます。 この商品について質問する
質問:
製品の安全データシート(SDS)や有害物質使用制限に関するデータ(RoHS)等の書面が必要ですがどうすれば良いですか。
回答:
お手数ですが下記URLのお問合せフォームよりご依頼ください。
お問合せ種類 *必須の中から必要な書類をお選びご依頼ください。

https://help.monotaro.com/app/ask

書類名)
1:SDS(MSDS)
2:RoHS(2)
3:非該当証明書
4:ChemSHERPA
5:その他(ミルシート・出荷証明書)
2022-04-04
