照光押しボタンスイッチ AR22シリーズ 平形(Φ24)

照光押しボタンスイッチ AR22シリーズ 平形(Φ24) 富士電機
照光押しボタンスイッチ AR22シリーズ 平形(Φ24) 富士電機
照光押しボタンスイッチ AR22シリーズ 平形(Φ24) 富士電機
照光押しボタンスイッチ AR22シリーズ 平形(Φ24) 富士電機
照光押しボタンスイッチ AR22シリーズ 平形(Φ24) 富士電機
照光押しボタンスイッチ AR22シリーズ 平形(Φ24) 富士電機
照光押しボタンスイッチ AR22シリーズ 平形(Φ24) 富士電機
照光押しボタンスイッチ AR22シリーズ 平形(Φ24) 富士電機


照光押しボタンスイッチ AR22シリーズ 平形(Φ24) 4.00 (1件の商品レビュー)

高輝度LED昭光品「ぴかりくん」を標準化
操作部の裏面取付方式により、パネル厚による調整が不要
2方向からの配線が可能
業界最短の奥行寸法を実現
充電部保護カバーを標準付属
トリガーアクション機構を採用した非常停止用押しボタンスイッチを用意(IEC、EN規格)
パネルカット寸法Φ25.5mmへも使用が可能
標準品でUL/CSA規格およびTUV(EN規格)を認定取得
CEマーク表示をしています
電気的耐久性
AC220V6Aにて50万回以上
AC220V3Aにて100万回以上
種類
照光式
動作方式
モメンタリ
ボタン形状
丸(平形)
取付穴径(Φmm)
22.3/25.5
端子形状
ねじ端子
保護構造
IP65
ボタン部寸法(mm)
Φ24
光源
LED
フレーム
丸フレーム
端子ねじ
角ワッシャ付M3.5プラス・マイナス両用ねじ(セルフアップ式)
絶縁抵抗(MΩ)
100以上(DC500Vメガーにて)
相対湿度
45〜85%RH(-5〜+40℃にて)(ただし、氷結、結露なきこと)
使用周囲温度(℃)
-20〜+50(ただし、氷結、結露なきこと)
保存温度(℃)
-40〜+80
機械的耐久性
500万回以上
短絡保護装置
Fuse 15A
条件付短絡電流
1000A
定格インパルス耐電圧(kV)
6
汚染度(使用環境)
3
耐振動
共振試験：複振幅0.1mm 周波数10〜55Hz、定振動耐久試験：複振幅3.0mm 周波数16.7Hz
開閉頻度(回/時)
1200(使用率40%)
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
12 件中 1 - 12 件
注文
コード
品番
接点構成
照光色
耐電圧(V/min)
使用電圧(V)
定格絶縁電圧(V)
方式
トランス
参考
基準
価格
(税別)
通常価格
(税別) 		購入数 販売価格
(税別)
出荷
関連		 数量
08508534 AR22F0L-10E3A 1a 橙 充電部対アース間・異極充電部間：AC2500 AC/DC24 AC/DC250 全電圧式 なし ￥1,290
￥999 1 ￥999
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
08508543 AR22F0L-10E3G 1a 緑 充電部対アース間・異極充電部間：AC2500 AC/DC24 AC/DC250 全電圧式 なし ￥1,290
￥999 1 ￥999
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
08508552 AR22F0L-10E3R 1a 赤 充電部対アース間・異極充電部間：AC2500 AC/DC24 AC/DC250 全電圧式 なし ￥1,290
￥999 1 ￥999
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
08508561 AR22F0L-10E3W 1a 乳白 充電部対アース間・異極充電部間：AC2500 AC/DC24 AC/DC250 全電圧式 なし ￥1,290
￥999 1 ￥999
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
08508577 AR22F0L-10E3Y 1a 黄 充電部対アース間・異極充電部間：AC2500 AC/DC24 AC/DC250 全電圧式 なし ￥1,290
￥999 1 ￥999
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）

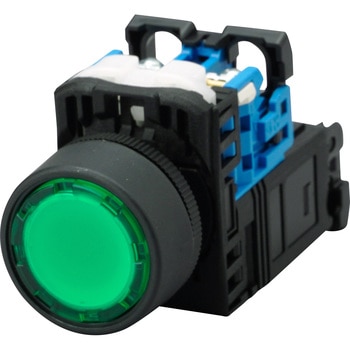

08508586 AR22F0L-10H3G 1a 緑 充電部対アース間・異極充電部間：AC2000 AC100〜110 AC/DC600 トランスユニット式 付き ￥1,690
￥1,490 1 ￥1,490
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
08508595 AR22F0L-10H3W 1a 乳白 充電部対アース間・異極充電部間：AC2000 AC100〜110 AC/DC600 トランスユニット式 付き ￥1,690
￥1,490 1 ￥1,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。（土・日・祝は除く）
08508604 AR22F0L-10M3G 1a 緑 充電部対アース間・異極充電部間：AC2000 AC200〜220 AC/DC600 トランスユニット式 付き ￥1,690
￥1,490 1 ￥1,490
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
08508613 AR22F0L-11E3G 1a1b 緑 充電部対アース間・異極充電部間：AC2500 AC/DC24 AC/DC250 全電圧式 なし ￥1,575
￥1,390 1 ￥1,390
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）

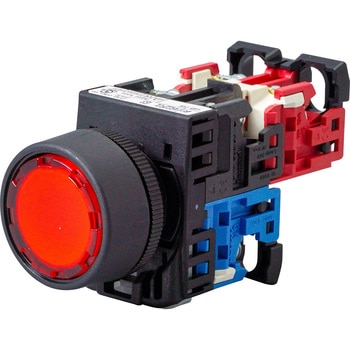

08508622 AR22F0L-11E3R 1a1b 赤 充電部対アース間・異極充電部間：AC2500 AC/DC24 AC/DC250 全電圧式 なし ￥1,575
￥1,390 1 ￥1,390
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）

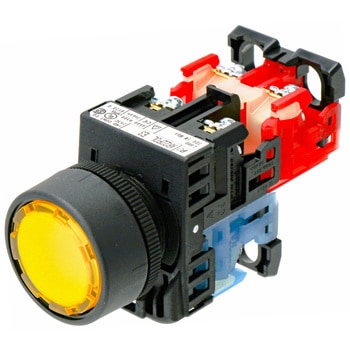

08508631 AR22F0L-11E3Y 1a1b 黄 充電部対アース間・異極充電部間：AC2500 AC/DC24 AC/DC250 全電圧式 なし ￥1,575
￥1,390 1 ￥1,390
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
08508647 AR22F0L-11M3G 1a1b 緑 充電部対アース間・異極充電部間：AC2000 AC200〜220 AC/DC600 トランスユニット式 付き ￥1,975
￥1,690 1 ￥1,690
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
↑各品番毎の詳細は注文コードをクリックしてください。
