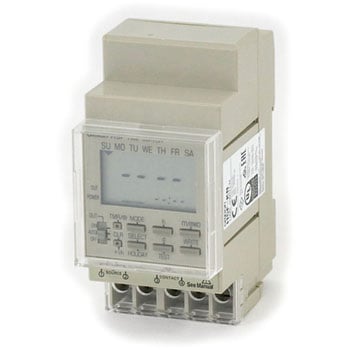

デジタル・デイリータイムスイッチ H5F
1日の時刻制御が簡単操作(動作曜日選択可)
ON/OFF時刻設定は24ステップ。
CEマーク対応。UL、CSA規格取得。
休日機能で祝祭日など突発的な休日に簡単に対応。
テストモード機能でプログラムを簡単に確認。
半自動動作で急なスケジュール変更にも対応可能。
パルス動作可能、サマータイム対応。
フィンガープロテクト対応。
日渡り動作もタイマ動作と同じ設定で可能。
- 使用温度範囲(℃)
- -10～55(結露、氷結しないこと)
- 保存温度(℃)
- -25～65(結露、氷結しないこと)
- 制御出力
- 有接点1a AC250V 15A(抵抗負荷)、DC24V 10A(抵抗負荷)、最小適用負荷DC5V 100mA(P水準、参考値)
- 絶縁抵抗(MΩ)
- 100以上(導電部端子と露出した非充電金属部間、操作電源回路と制御出力間、非連続接点間)
- 消費電力(VA)
- 約2.4(AC264V時)
- 電圧の影響
- ±0.01% ±0.05s以下、±0.01%はセット時間の間隔に対する値です
- 耐衝撃(耐久)
- 300m/s2 3軸各方向 各3回
- 使用周囲湿度
- 35～85%
- 保存温度範囲(℃)
- -25～+65℃(ただし、 氷結しないこと)
- EMC規格
- EMI：EN61326、放射妨害電界強度：EN55011 Group1 class A、雑音端子電圧：EN55011 Group1 class A、EMS：EN61326、静電気放電イミュニティ：IEC61000-4-2、電界強度イミュニティ：IEC61000-4-3、伝導性ノイズイミュニティ：IEC61000-4-6、バーストノイズイミュニティ：IEC61000-4-4、サージイミュニティ：IEC61000-4-5、電圧ディップ/電断イミュニティ：EN61000-4-11、磁界強度イミュニティ：EN61000-4-8
- 耐ノイズ
- 電源端子間：±1.5kV、ノイズシミュレータによる方形波ノイズ(パルス幅100ns/1μs立ち上がり1ns)
- 温度の影響
- ±0.01% ±0.05s以下、±0.01%はセット時間の間隔に対する値です
- 動作時間のばらつき
- ±0.01% ±0.05s以下、±0.01%はセット時間の間隔に対する値です
- セット誤差
- ±0.01% ±0.05s以下、±0.01%はセット時間の間隔に対する値です
- 許容電圧変動
- 範囲：電源電圧の85～110%
- 適合安全規格
- cULus(Listing)：UL508/CSA C22.2 No.14、EN61010-1(IEC61010-1)：汚染度2/過電圧カテゴリⅡ、A300 PILOT DUTY、1/3 HP AC120V、VDE0106/part100、電気用品安全法
- 停電補償時間
- 連続5年以上(25℃)、10年以上(25℃ 停電率50%以下)(リチウム電池にて)
- 周期誤差
- 月差±15s(25℃)
- 耐電圧(V/min)
- AC2000 50/60Hz(導電部端子と露出した非充電金属部間、操作電源回路と制御出力間)、AC1000 50/60Hz(非連続接点間)
- 衝撃(誤動作)(m/s2)
- 100 3軸方向 各3回
- 衝撃(耐久)(m/s2)
- 300 3軸各方向 各3回
- 使用周囲湿度(%RH)
- 35～85
- 振動(誤動作)Hz
- 10～55片振幅0.25mm 3方向 各10min
- 振動(耐久)Hz
- 10～55片振幅0.375mm 3方向 各4サイクル(8分/サイクル)
- 機械的寿命(万回)
- 10以上(20℃)
- 電気的寿命(万回)
- 5以上(抵抗負荷AC250V 15A)、5以上(モータ負荷AC250V 1HP)、5以上(誘導負荷AC250V 10A cosΦ=0.7)、5以上(ランプ負荷AC100V 100W)、1以上(ランプ負荷AC100V 300W)(+20℃)
- 内容量
- 1個
制御機器・PLC・リレー の新着商品
カテゴリ
商品レビュー
パルス信号の開側タイマーが故障したための入れ替えようとして購入。仕様をよく読むと英文表記になっている。日本表記の取説をネットから印刷してあってので何とか対応出てきたが箱内には簡単な英文表記の取説しかないのでこれを使ってタイマー設定することは困難。購入者にはネットで和文取説を印刷しておくことをお勧めします。
品番によってタイマーの扱える時間のスパンが異なるラインナップがある。
今回選定したのは週間デイリータイムスイッチで、24時間×7日＋αで設定できるモノ。
更に英語版が格安だったのでこちらを選定した。
日本語取説をダウンロードし、確認したが使い方は日本語版と変わりない。
アナログタイマーは、シンクロナスモーター採用機だと精度は悪くないが停電補償が無い。また、クオーツ式では、時計駆動モーターのトルク低下やスイッチの破損があり、
継続して選定する理由に乏しかった。
本品はより使いやすくコンパクトになり、良いモノに仕上がっている。
機械式クオーツ時計式24時間×7日タイマーを多用していましたが、生産終了＆動作時刻精度が15分「くらい」と粗く、使用者の「老眼」傾向も鑑みてこの製品にリプレース。
アナログ時計ベースの機種よりコンパクトで操作スイッチの数も少なく、シンプル。
機能上の要望点は、「特定曜日」機能でプログラム２をディセーブルにするだけでなく、
逆に「特定曜日」のみイネーブルにすることができるよう、選択可能にしてほしかった。
旧型をすでに３０年ほど使用していたがついに故障。
原因が内部のバックアップ電池のへたりだけではないことを確認、となると自分の手に負えない。 新たに購入。
新しい機能はあるが、セットアップもほとんど変更なく、判り易くて容易。１週間のプログラムを組むにはお勧め。
