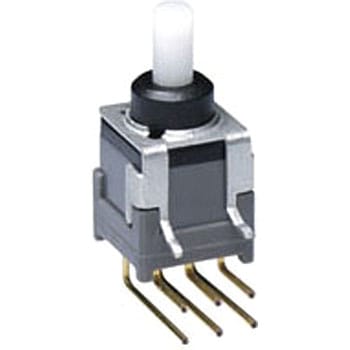

押ボタンスイッチ Bシリーズ



押ボタンスイッチ Bシリーズ 商品レビューを投稿する

丸洗い洗浄が可能:ハウジングは繊維強化ポリアミドの一体成形、操作部はOリング、ベース部はエポキシ樹脂等によりそれぞれ密閉されて高い防塵・防浸構造を保持し、条件による丸洗い洗浄が可能です。
ソフトな操作フィーリング:プランジャとコイルバネ、転換子の組合せによる、独自の切換節度機構により、確実な切換えと軽快な操作感が得られます。
帯電防止樹脂を採用:スイッチのハウジング頭部の一部(黒色部分)に、帯電防止樹脂を使用していますから、取付け板付きのスイッチでは、ハウジング頭部と取付板が通電することになり、取付板足部を利用して、プリント基板にアースを取ることが可能となります。
スライディング・ツイン・クロスバー・コンタクト機構採用:丸ピン2点のクロスバー・コンタクト機構を採用。微小電流、低電圧領域に対し安定した高い接触信頼性を保持します。

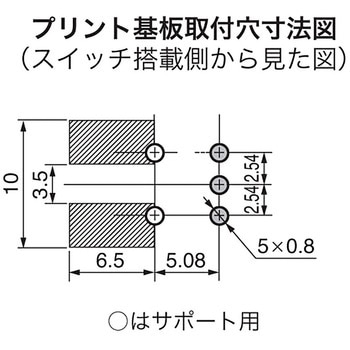

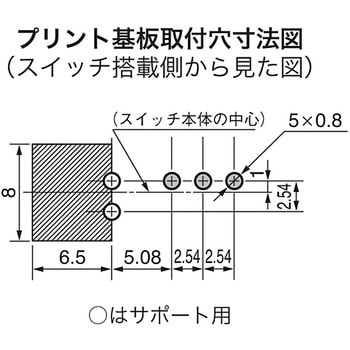

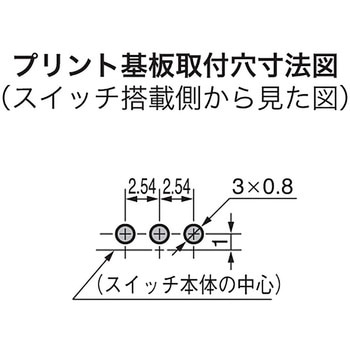

インチピッチ(2.54mm)採用:端子間ピッチはインチピッチを採用したプリント基板用です。
電流容量
(AC/DC共通)
:推奨範囲/0.4VA MAX. 28V MAX.(適合電圧範囲/20mA〜28V・適合電流範囲/0.1mA〜0.1A)
、最大28V 0.1Aの場合 耐久性は10,000回
・最小20mV0.1μAの開閉が可能です。(電流0.1mA未満の場合、接触抵抗値の規格値は適用を除外します)
用途
OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等
種類
非照光式
ボタン色
黒・赤・白
ボタン形状
使用温度範囲(℃)
-30〜85
接触抵抗(mΩ)
50以下(20mV 10mAにて)
絶縁抵抗(MΩ)
500以上(DC500V)
内容量
1個
注意
※丸洗い洗浄について:はんだ付け後のフラックス洗浄の際には、アルコール系の洗浄液をお使いください。有機溶剤による洗浄はしないでください。
洗浄条件:深さ5cmの液浴槽にて、5分以内で実施してください。尚、洗浄中にスイッチを動作させること及び操作部に力を加えることはしないでください。
※操作部は別売りとなっています。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
13 件中 1 - 13 件
注文
コード

品番
動作方式
端子形状
機能動作
耐熱性
機械的開閉耐久性
電気的開閉耐久性
耐電圧
回路
適合
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
08600322 BB-25AP モメンタリ PC端子 ON - <ON>※<>はモーメンタリ はんだごてをご使用の場合(基板取付けにて):温度350℃以下 3秒以内
はんだ槽をご使用の場合:温度270℃以下 5秒以内
50000回以上 50000回以上 AC500V 1分間以上 2極双投 操作部ボタン(AT-475、AT-496) オープン
¥339 1 ¥339
平日15時までにご注文いただくと、6日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

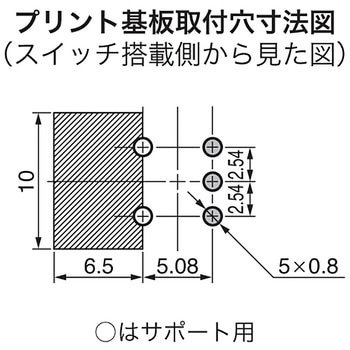

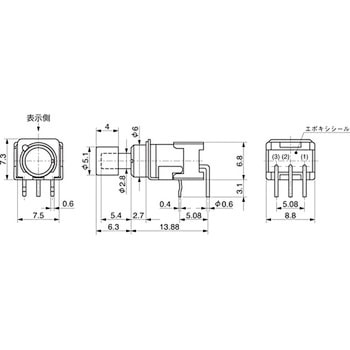

08600331 BB-15AH モメンタリ PC-H端子 ON - <ON>※<>はモーメンタリ はんだごてをご使用の場合(基板取付けにて):温度350℃以下 3秒以内
はんだ槽をご使用の場合:温度270℃以下 5秒以内
50000回以上 50000回以上 AC500V 1分間以上 単極双投 操作部ボタン(AT-475、AT-496) ¥260
¥259 1 ¥259
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)

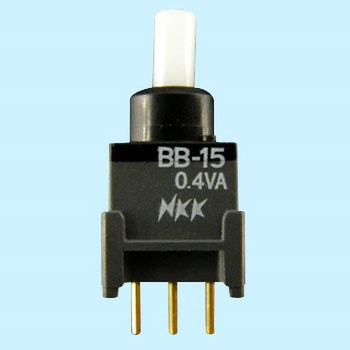

08600347 BB-15AP モメンタリ PC端子 ON - <ON>※<>はモーメンタリ はんだごてをご使用の場合(基板取付けにて):温度350℃以下 3秒以内
はんだ槽をご使用の場合:温度270℃以下 5秒以内
50000回以上 50000回以上 AC500V 1分間以上 単極双投 操作部ボタン(AT-475、AT-496) ¥230
¥229 1 ¥229
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

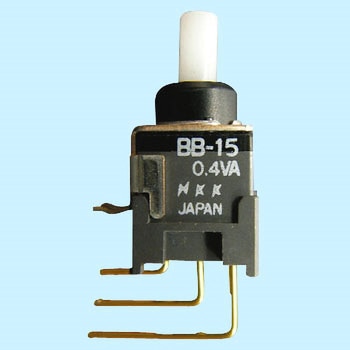

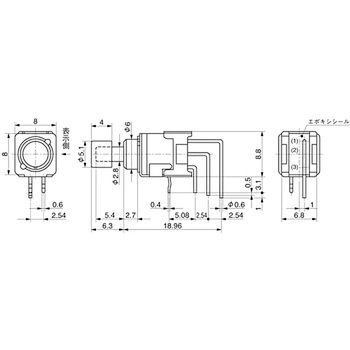

08600356 BB-15AV モメンタリ PC-V端子 ON - <ON>※<>はモーメンタリ はんだごてをご使用の場合(基板取付けにて):温度350℃以下 3秒以内
はんだ槽をご使用の場合:温度270℃以下 5秒以内
50000回以上 50000回以上 AC500V 1分間以上 単極双投 操作部ボタン(AT-475、AT-496) ¥260
¥259 1 ¥259
平日15時までにご注文いただくと、6日後以内に出荷する商品です。(土・日・祝は除く)

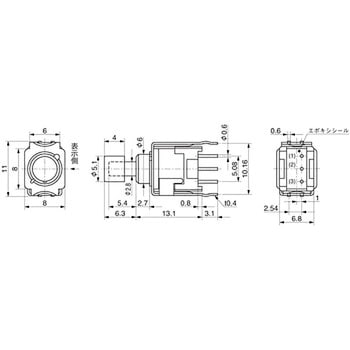

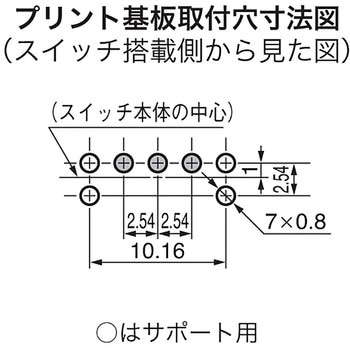

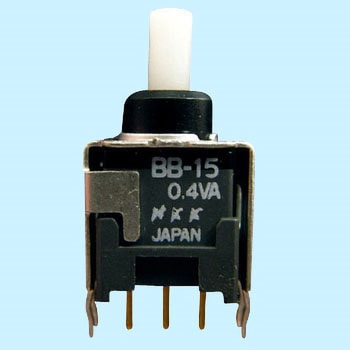

08600365 BB-15AB モメンタリ ブラケットマウント ON - <ON>※<>はモーメンタリ はんだごてをご使用の場合(基板取付けにて):温度350℃以下 3秒以内
はんだ槽をご使用の場合:温度270℃以下 5秒以内
50000回以上 50000回以上 AC500V 1分間以上 単極双投 操作部ボタン(AT-475、AT-496) ¥255
¥249 1 ¥249
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

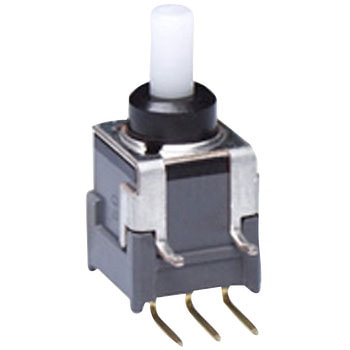

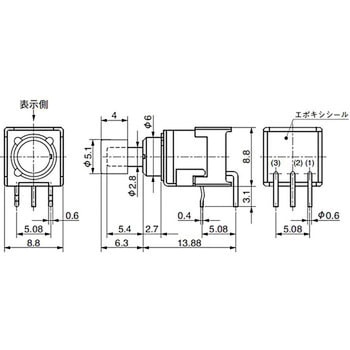

38443763 BB-16AH オルタネイト PC-H端子 ON - ON はんだごてをご使用の場合(基板取付けにて):温度350℃以下 3秒以内
はんだ槽をご使用の場合:温度270℃以下 5秒以内
25000回以上 25000回以上 AC500V 1分間以上 単極双投 操作部ボタン(AT-475、AT-496) ¥275
¥259 1 ¥259
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)

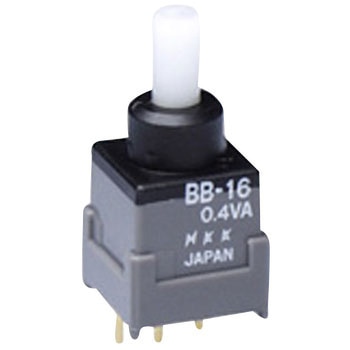

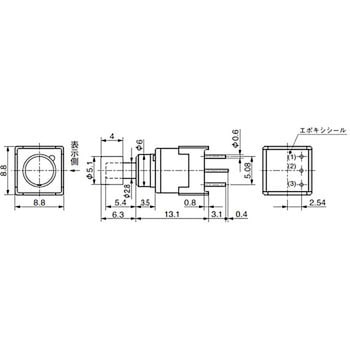

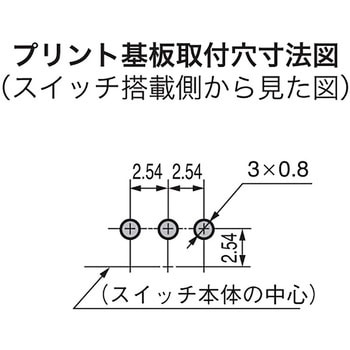

38443772 BB-16AP オルタネイト PC端子 ON - ON はんだごてをご使用の場合(基板取付けにて):温度350℃以下 3秒以内
はんだ槽をご使用の場合:温度270℃以下 5秒以内
25000回以上 25000回以上 AC500V 1分間以上 単極双投 操作部ボタン(AT-475、AT-496) ¥235
¥219 1 ¥219
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

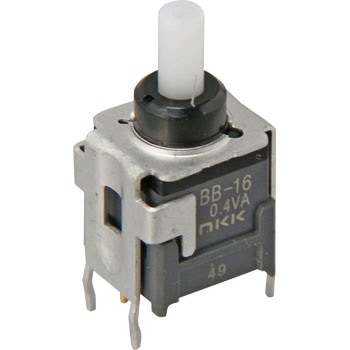

75802763 BB-16AB オルタネイト ブラケットマウント形 ON-ON はんだごて使用の場合(基板取付けにて)/温度350℃以下 3秒以内
はんだ槽使用の場合/温度270℃以下 5秒以内
25000回以上 25000回以上 AC 500V 1分間以上 単極双投 ¥250
¥249 1 ¥249
平日15時までにご注文いただくと、6日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
75802772 BB-25AB モメンタリ ブラケットマウント形 ON-<ON> はんだごて使用の場合(基板取付けにて)/温度350℃以下 3秒以内
はんだ槽使用の場合/温度270℃以下 5秒以内
50000回以上 50000回以上 AC 500V 1分間以上 2極双投 ¥285
¥279 1 ¥279
平日15時までにご注文いただくと、6日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
75802781 BB-25AH モメンタリ PC-H端子 ON-<ON> はんだごて使用の場合(基板取付けにて)/温度350℃以下 3秒以内
はんだ槽使用の場合/温度270℃以下 5秒以内
50000回以上 50000回以上 AC 500V 1分間以上 2極双投 ¥290
¥289 1 ¥289
出荷目安:7日
返品不可

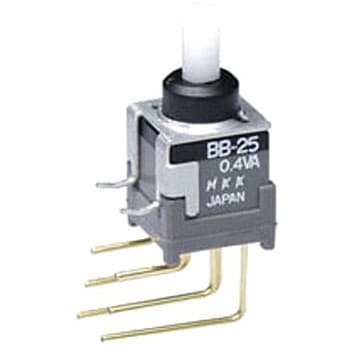

75802797 BB-25AV モメンタリ PC-V端子 ON-<ON> はんだごて使用の場合(基板取付けにて)/温度350℃以下 3秒以内
はんだ槽使用の場合/温度270℃以下 5秒以内
50000回以上 50000回以上 AC 500V 1分間以上 2極双投 ¥290
¥289 1 ¥289
平日15時までにご注文いただくと、6日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

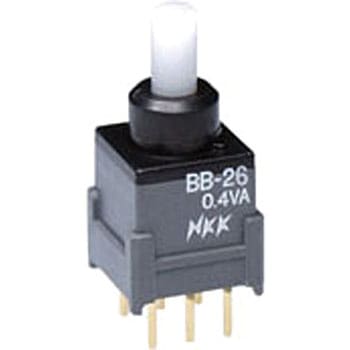

75802806 BB-26AH オルタネイト PC-H端子 ON-ON はんだごて使用の場合(基板取付けにて)/温度350℃以下 3秒以内
はんだ槽使用の場合/温度270℃以下 5秒以内
25000回以上 25000回以上 AC 500V 1分間以上 2極双投 ¥315
¥309 1 ¥309
出荷目安:7日
返品不可
75802815 BB-26AP オルタネイト PC端子 ON-ON はんだごて使用の場合(基板取付けにて)/温度350℃以下 3秒以内
はんだ槽使用の場合/温度270℃以下 5秒以内
25000回以上 25000回以上 AC 500V 1分間以上 2極双投 ¥290
¥289 1 ¥289
平日15時までにご注文いただくと、6日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
