押ボタンスイッチ Eシリーズ



押ボタンスイッチ Eシリーズ 2.25 (4件の商品レビュー)

小型・高品質で経済的
スナップイン取付けが可能:付属品の角形マウンタ(AT-529)を使用することにより、スナップインでのパネル取付けが可能となります。さらにベゼルを装着することによりパネルデザインの向上に役立ちます。
UL 94V-0のケース:ケースの成形材料は、UL 94V-0認定品(自己消火性)で、しかも耐アーク性・絶縁性に優れた樹脂を採用し、長寿命並びに低負荷から高負荷まで、高い性能効果が保たれます。
絶縁性の向上:ケース内部の絶縁壁を設けて、各端子間の絶縁性を高め、耐久性能の向上を図っています。
フラックスの侵入をシャットアウト:端子部はエポキシシールにより、フラックス等の侵入及び端子ガタの発生を防止し、接触の安定性を一層向上しています。
端子間絶縁性の向上:端子間に複数の絶縁壁を設け、絶縁・耐圧性能の劣化を防止しています。
軽快な操作感:軽快なタッチの操作感です。
ハイトルクブッシング:ブッシングとケースカバーの結合部は、ハイトルク構造を採用し、強度を高めました。
優れた耐蝕性能:ケースカバーはステンレスを採用。耐蝕性能を高めるとともに、諸環境での安全性を高め、その用途を広めております。
大きな端子穴(穴1.1×2mm):配線作業が容易な様に配慮しました。尚、AWG#20〜#24単線2本及び撚線に適合します。
用途
通信機器・無線応用装置、電子計測器、オートメーション機器、事務用機器、民生用電子機器等
種類
非照光式
ボタン色
青・黒・緑・赤・白・黄
ボタン形状

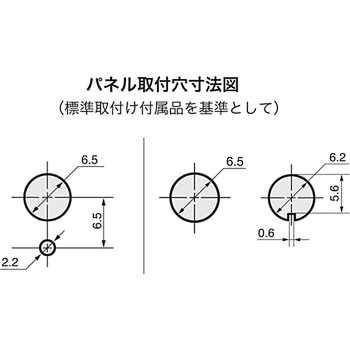

取付穴径(Φmm)
6.5
使用温度範囲(℃)
-10〜70
機械的開閉耐久性
100000回以上
絶縁抵抗(MΩ)
1000以上(DC500V)
内容量
1個
注意
※機能動作の<>はモーメンタリ
※操作部は別売りとなっています。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
6 件中 1 - 6 件
注文
コード

品番
動作方式
端子形状
機能動作
接触抵抗(mΩ)
耐熱性
電気的開閉耐久性
耐電圧
電流容量
接点材質
回路
適合
付属品
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
08600374 EB-2011 モメンタリ はんだ端子 ON - <ON> 10以下(DC2〜4V 100mAにて) はんだごてをご使用の場合:温度350℃以下 3秒以内
はんだ槽をご使用の場合:温度270℃以下 5秒以内
25000回以上 AC1.0kV(端子・端子間) 1分間以上
AC1.5kV(端子・アース間) 1分間以上
抵抗負荷 3A 125V AC 単極双投 丸ナット(AT-501)、取付リング(AT-507)、操作部ボタン(AT-443、AT-442、AT-465) 六角ナット(AT-513)、内歯座金(AT-509) ¥294
¥289 1 ¥289
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08600383 EB-2065 オルタネイト はんだ端子 ON - ON 10以下(DC2〜4V 100mAにて) はんだごてをご使用の場合:温度350℃以下 3秒以内
はんだ槽をご使用の場合:温度270℃以下 5秒以内
25000回以上 AC1.0kV(端子・端子間) 1分間以上
AC1.5kV(端子・アース間) 1分間以上
抵抗負荷 3A 125V AC 単極双投 丸ナット(AT-501)、取付リング(AT-507)、操作部ボタン(AT-443、AT-442、AT-465) 六角ナット(AT-513)、内歯座金(AT-509) ¥328
¥319 1 ¥319
欠品中
38443806 EB-2061 モメンタリ はんだ端子 ON - <ON> 10以下(DC2〜4V 100mAにて) はんだごてをご使用の場合:温度350℃以下 3秒以内
はんだ槽をご使用の場合:温度270℃以下 5秒以内
25000回以上 AC1.0kV(端子・端子間) 1分間以上
AC1.5kV(端子・アース間) 1分間以上
抵抗負荷 3A 125V AC 2極双投 丸ナット(AT-501)、取付リング(AT-507)、操作部ボタン(AT-443、AT-442、AT-465) 六角ナット(AT-513)、内歯座金(AT-509) ¥345
¥339 1 ¥339
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
38443797 EB-2011G モメンタリ はんだ端子 ON - <ON> 20以下(20mV 10mAにて) はんだごてをご使用の場合:温度350℃以下 3秒以内
はんだ槽をご使用の場合:温度270℃以下 5秒以内
50000回以上 AC1.0kV(端子・端子間) 1分間以上
AC1.5kV(端子・アース間) 1分間以上
0.4VA MAX. 28V MAX.(適用電圧範囲20mV〜28V/適用電流範囲0.1mA〜0.1A) 金メッキ 単極双投 丸ナット(AT-501)、取付リング(AT-507)、操作部ボタン(AT-443、AT-442、AT-465) 六角ナット(AT-513)、内歯座金(AT-509) ¥331
¥329 1 ¥329
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
75802885 EB-2061G モメンタリ はんだ端子 ON-<ON> 10以下(DC2〜4V 100mAにて) はんだごて使用の場合(基板取付けにて)/温度350℃以下 3秒以内
はんだ槽使用の場合/温度270℃以下 5秒以内
25000回以上 AC 1.0kV(端子・端子間) 1分以上
AC 1.5kV(端子・アース間) 1分以上
抵抗負荷 3A 125V AC 金メッキ 2極双投 - - ¥422
¥419 1 ¥419
平日15時までにご注文いただくと、6日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
75802876 EB-2011P モメンタリ PC端子 ON-<ON> 10以下(DC2〜4V 100mAにて) はんだごて使用の場合(基板取付けにて)/温度350℃以下 3秒以内
はんだ槽使用の場合/温度270℃以下 5秒以内
25000回以上 AC 1.0kV(端子・端子間) 1分以上
AC 1.5kV(端子・アース間) 1分以上
抵抗負荷 3A 125V AC 単極双投 - - ¥294
¥289 1 ¥289
平日15時までにご注文いただくと、6日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
