小型ペンダントスイッチ VP103シリーズ



小型ペンダントスイッチ VP103シリーズ 4.29 (17件の商品レビュー)

さまざまな用途に利用できるフレキシブルなスイッチです。トラックのパワーリフト・電動リフト・介護用リフト・扉の開閉など最適な小型ペンダントスイッチです。コンパクトで片手でも握りやすい大きさです。
スイッチには信頼性の高いツイン接点を採用しています。DC24Vでも確実な操作が行えます。
種類
ペンダントスイッチ
定格使用電流(A)
2
定格通電電流(A)
5
定格使用電圧(V)
DC24、AC220
絶縁抵抗(MΩ)
100以上
保護等級
IP65
定格絶縁電圧(V)
AC/DC500
形状
防雨形
材質
ケース締め付けネジ:鋼(±ねじ)、ケーブルブッシング:EPDM(合成ゴム)/青色、カバー:高衝撃性ABS樹脂/アイボリー(マンセル5Y7/1相当)
材質(ケース)
高衝撃性ABS樹脂/アイボリー(マンセル5Y8/1.5相当)
仕様
機械的インターロック:端子番号1と2、端子番号3と4の接点間取付
取付姿勢
適正なキャブタイヤケーブルで配線されたものをケーブル挿入口が上または下になるように吊下げまたは取り付けること。
周囲温度(℃)
-15〜+40(ただし、氷結または結露しないこと)
準拠規格
JIS C 8201-5-1、JIS C 0920、NECA C 4520、電気用品安全法PSE(適合品)
接続端子
M3.5ネジ(圧着端子式)
相対湿度
45〜85%
耐衝撃(誤動作)
100m/s
耐衝撃(耐久)
500m/s
耐振動(誤動作)
10〜55Hz 複振幅1.0mm
耐電圧(V/min)
AC2500
付属品
ケーブル固定用部品(ケーブル押え×1個、タッピングねじ×2個)
保護構造
IP65(JIS C 0920)、電気用品安全法PSE:防雨形
内容量
1台

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
24 件中 1 - 24 件
注文
コード

品番
ボタン数
ボタン文字
タイプ
ブッシング品番
外形寸法(mm)
機能
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量
35058852 VP103 2 2 上/下 ペンダント型 VPCBE H154.6×W49×D33.8 - オープン
¥2,390 1 2,390
2,629 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87425931 VP103 2A 2 上/下 ペンダント型 VPCAE H154.6×W49×D33.8 - オープン
¥2,390 1 2,390
2,629 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87425983 VP103 2M 2 上/下 ペンダント型 VPCBE H154.6×W49×D33.8 マグネット付き オープン
¥2,990 1 2,990
3,289 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87425956 VP103 2AM 2 上/下 ペンダント型 VPCAE H154.6×W49×D33.8 マグネット付き オープン
¥2,990 1 2,990
3,289 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87425965 VP103 2AML 2 上/下 ペンダント型 VPCAE H154.6×W49×D33.8 マグネット+ランプ付き(赤色LED) オープン
¥3,590 1 3,590
3,949 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
35058861 VP103 3 3 上閉/閉・開/下開 ペンダント型 VPCBE H154.6×W49×D33.8 - オープン
¥2,390 1 2,390
2,629 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87426001 VP103 3A 3 上閉/閉・開/下開 ペンダント型 VPCAE H154.6×W49×D33.8 - オープン
¥2,390 1 2,390
2,629 (税込) 出荷目安:20日
返品不可
87426053 VP103 3M 3 上閉/閉・開/下開 ペンダント型 VPCBE H154.6×W49×D33.8 マグネット付き オープン
¥3,290 1 3,290
3,619 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

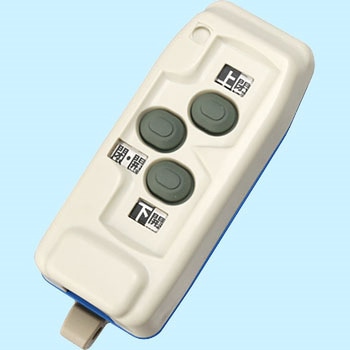

87426026 VP103 3AM 3 上閉/閉・開/下開 ペンダント型 VPCAE H154.6×W49×D33.8 マグネット付き オープン
¥3,290 1 3,290
3,619 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

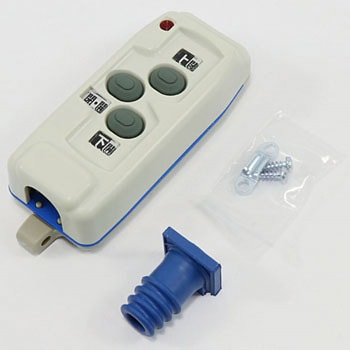

87426062 VP103 3ML 3 上閉/閉・開/下開 ペンダント型 VPCBE H154.6×W49×D33.8 マグネット+ランプ付き(赤色LED) オープン
¥4,290 1 4,290
4,719 (税込) 出荷目安:15日
返品不可

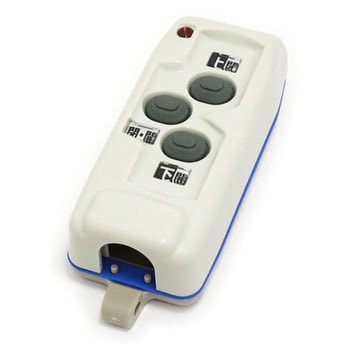

87426035 VP103 3AML 3 上閉/閉・開/下開 ペンダント型 VPCAE H154.6×W49×D33.8 マグネット+ランプ付き(赤色LED) オープン
¥4,290 1 4,290
4,719 (税込) 出荷目安:20日
返品不可
87426071 VP103 K2 2 上/下 壁取付型 VPCBE H152.5×W49×D34.3 - オープン
¥2,390 1 2,390
2,629 (税込) 出荷目安:18日
返品不可

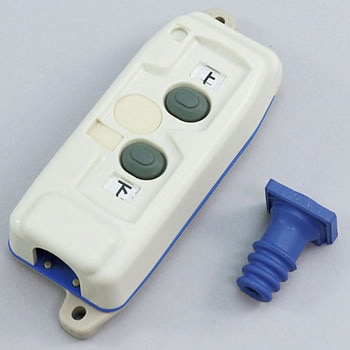

87426096 VP103 K2A 2 上/下 壁取付型 VPCAE H152.5×W49×D34.3 - オープン
¥2,390 1 2,390
2,629 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87426114 VP103 K3 3 上閉/閉・開/下開 壁取付型 VPCBE H152.5×W49×D34.3 - オープン
¥2,390 1 2,390
2,629 (税込) 出荷目安:32日
返品不可
87426132 VP103 K3A 3 上閉/閉・開/下開 壁取付型 VPCAE H152.5×W49×D34.3 - オープン
¥2,390 1 2,390
2,629 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87425974 VP103 2L 2 上/下 ペンダント型 VPCBE H154.6×W49×D33.8 ランプ付き(赤色LED) オープン
¥3,290 1 3,290
3,619 (税込) 廃番
87425947 VP103 2AL 2 上/下 ペンダント型 VPCAE H154.6×W49×D33.8 ランプ付き(赤色LED) オープン
¥3,290 1 3,290
3,619 (税込) 廃番 代替品有
87425992 VP103 2ML 2 上/下 ペンダント型 VPCBE H154.6×W49×D33.8 マグネット+ランプ付き(赤色LED) オープン
¥3,590 1 3,590
3,949 (税込) 廃番
87426044 VP103 3L 3 上閉/閉・開/下開 ペンダント型 VPCBE H154.6×W49×D33.8 ランプ付き(赤色LED) オープン
¥3,390 1 3,390
3,729 (税込) 廃番 代替品有
87426017 VP103 3AL 3 上閉/閉・開/下開 ペンダント型 VPCAE H154.6×W49×D33.8 ランプ付き(赤色LED) オープン
¥3,390 1 3,390
3,729 (税込) 廃番 代替品有
87426087 VP103 K2L 2 上/下 壁取付型 VPCBE H152.5×W49×D34.3 ランプ付き(赤色LED) オープン
¥3,290 1 3,290
3,619 (税込) 返品不可 廃番
87426105 VP103 K2AL 2 上/下 壁取付型 VPCAE H152.5×W49×D34.3 ランプ付き(赤色LED) オープン
¥3,290 1 3,290
3,619 (税込) 返品不可 廃番
87426123 VP103 K3L 3 上閉/閉・開/下開 壁取付型 VPCBE H152.5×W49×D34.3 ランプ付き(赤色LED) ¥3,280
¥2,790 1 2,790
3,069 (税込) 返品不可 廃番
87426141 VP103 K3AL 3 上閉/閉・開/下開 壁取付型 VPCAE H152.5×W49×D34.3 ランプ付き(赤色LED) オープン
¥3,390 1 3,390
3,729 (税込) 返品不可 廃番
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





相当品がございます、是非ご確認ください。

旧注文コード
品番
  新注文コード
品番
    理由
87425947
VP103 2AL
87425965
VP103 2AML
VP103 2AML 小型ペンダントスイッチ VP103シリーズ パトライト(旧春日電機) 87425965 小型ペンダントスイッチ VP103シリーズ
パトライト(旧春日電機) 1台
3,590 3,949税込
メーカーモデルチェンジ後継品
87426044
VP103 3L
87426062
VP103 3ML
VP103 3ML 小型ペンダントスイッチ VP103シリーズ パトライト(旧春日電機) 87426062 小型ペンダントスイッチ VP103シリーズ
パトライト(旧春日電機) 1台
4,290 4,719税込
メーカーモデルチェンジ後継品
87426017
VP103 3AL
87426035
VP103 3AML
VP103 3AML 小型ペンダントスイッチ VP103シリーズ パトライト(旧春日電機) 87426035 小型ペンダントスイッチ VP103シリーズ
パトライト(旧春日電機) 1台
4,290 4,719税込
メーカーモデルチェンジ後継品

平均満足度: 4.29  総レビュー件数: 17商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: ハイエースリフトスイッチ交換用

福祉用ハイエースリフトの交換用としてこのスイッチに取り換えてみました。純正はコード一体で3万以上しますので、悩んでいたところこちらの商品が適合するとのことで格安にて交換できました。ただホルダーが従来のものに合わないのでそこは別に対応が必要です。

これは注文コード 87426001 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2020-11-10]

満足度: 4

用途: ウィンチの交換リモコン

ウィンチ・ホイストの交換用のリモコンとして使用。
COBシリーズより軽量・コンパクトなのはいいですね。
コンパクトな分、内部に空間が少ないので、配線に気を使わないとしっかりフタが閉まりません。
ブッシングも短くてしっかりしているのですが、本体への取り付けが難しい・・・。
(溝に入りにくい)
まぁ、その分防水機能が働いていると思うので仕方ないか・・・。

これは注文コード 87425931 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2019-03-17]

満足度: 4

用途: 試作機のSWとして購入

屋外仕様を考えていたので、組み立て作業で、ケーブルの断面径と部品の穴径が大きく乖離していて手間取ったようです。

これは注文コード 35058861 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2019-01-22]

満足度: 4

用途: レーシングカーのトランスポーターのリフトと搭載ウインチのスイッチが古くなったので交換

しっかりしたボディで安心感があります。ただし吊り下げように穴があるのですが、いつも上下逆になる。なれの問題でしょうか。
ケーブル用のガードどちらも、操作ケーブル(0.5Sq-3c)に対して太すぎたので、かなりテープで太く巻く必要がありました。
先端に細い部分があると助かります。

これは注文コード 35058852 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 ベガ・サーキットプランニング 様 [2018-09-05]

満足度: 5

用途: パワーゲートのリモコン交換

同時購入したカールコードとベストマッチで、うまく交換出来ました。欲を言えば、もう少しマグネットが強力だとさらに良いと思います。

これは注文コード 87425956 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 株式会社スカイボート 様 [2018-08-27]

満足度: 5

用途: トラックのリフトに

トラックのリフトのスイッチの交換にしようしてます。純正品製品と同じなので、問題なし安く、完成しました。

これは注文コード 87425983 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 株式会社 カトウ 様 [2017-08-27]

満足度: 5 (このレビューは、1人が参考にしています。)

用途: パワーゲート 新明和の交換部品

新明和パワーゲートのリモコン 純正品も春日電機使用 問題ないです。
安いです、自分で交換できる方は、安上がり〜

これは注文コード 35058861 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2016-10-04]

満足度: 4 (このレビューは、1人が参考にしています。)

用途: プレス機の送り操作に使用

スイッチの感覚はいいと思う。表示のところは任意で変更ができるよう改善してもらいたい(シールをはがすのが大変でした)。
押しボタンの色の変更を簡素化にしてもらいたい(シールを貼って変更をした)。

これは注文コード 35058861 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 有限会社アキラ 様 [2015-10-02]
