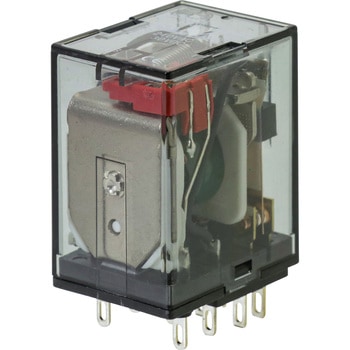

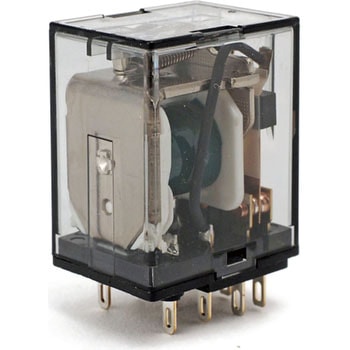

ミニコントロールリレー
電気用品安全法準拠品です。
コイルの化粧紙の色別によりコイル電圧の判別が容易です。
- 耐電圧
- コイル-接点、およびc接点相互間、各々：AC2000
接点ギャップ間：AC1000
ソケットの端子間：AC2000
- 種類
- コントロールリレー
- 接点構成
- 3c
- 端子形状
- プラグイン端子
- 接点機構
- 単接点
- CR回路
- 無
- ダイオード有り無し
- 無
- ピン数(ピン)
- 11

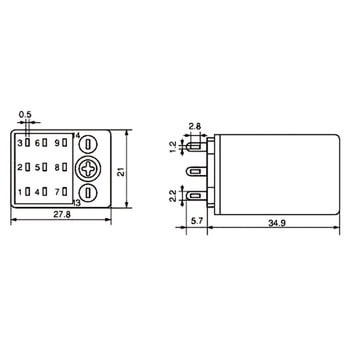

- 外形寸法(幅W×奥行D×高さH)(mm)
- 21.0×27.8×40.6
- 機械的耐久性
- 5000万回以上
- 規格
- UL認定、CSA認定、TUV認定、JIS4530に準拠
- 極数
- 3
- 最小適合負荷
- 5V、1mA(参考値)
- 最大連続印加電圧
- 定格電圧の110%
- 質量(g)
- 約33
- 取り付け形状
- 標準形
- 周波数(Hz)
- 50/60
- 消費電力(VA)
- 50Hz：約1.2/1.4、60Hz：約1.0/1.2
- 接触抵抗(mΩ)
- 50以下(初期値)
- 絶縁抵抗(MΩ)
- 100以上(DC500Vメガーにて)
- 耐衝撃(誤動作)
- 200
- 耐衝撃(耐久)
- 1000 X、Y、Z方向各3回計18回
- 耐振動(誤動作)
- 10～55Hz、複振幅1mm
- 耐振動(耐久)
- 10～55Hz、複振幅1mm X、Y、Z方向各2時間計6時間
- 定格絶縁電圧(V)
- 250
- 定格通電電流(A)
- 5
- 適合ソケット
- TP511、TP11B、TP11R2、TP511X2
- 動作時間(ms)
- 20以下
- 動作電圧
- 定格電圧の80%以下(at20℃)
- 復帰時間(ms)
- 20以下
- 復帰電圧
- 定格電圧の30%以上(at20℃)
- 取付方式
- プラグイン
- 保護構造
- ケース入り
- 接点最大許容電圧(V)
- 250
- 接点最大許容電流(A)
- 5
- 内容量
- 1個
