ハンダ付け検定練習基板



ハンダ付け検定練習基板 商品レビューを投稿する

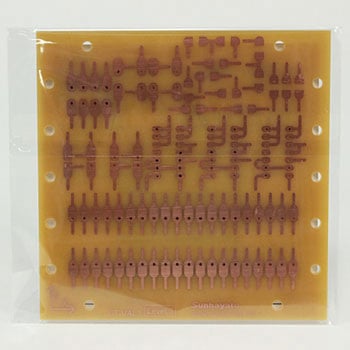

中央職業能力開発協会が実施している技能検定試験「3級電子機器組立て(電子機器組立作業)」実技試験の練習ができる基板です。
技能検定用基板の材質、厚み、穴径、ランド形状を忠実に再現していますので、部品を用意するだけで実践に則した練習ができます(目標作業時間60〜90分)。
各ランドからはパターンも引き出してありますので、より実践に近い練習ができます。
抵抗は一直線に並ぶので、リードの曲げ状態を比較できます。
角形チップ部品の取付用にX-Y方向を表記しています。
ラグ端子用の穴を設けているので、3mm板ラグをネジ止めすれば、「ひっかけからげ」の練習もできます。
材質(基板)
紙フェノール
板厚(mm)
1.6
基板寸法(縦×横)(mm)
95×95
仕様
はんだ付け可能な部品リスト:抵抗(15.24mmピッチ)×20個、IC(DIP14ピン)×3個、電解コンデンサ(2.54mmピッチ)×4個、セラミックコンデンサ(5.08mmピッチ)×8個、角形チップ抵抗(3225サイズ)×13個、ラグ端子(Φ3.2mm)×10個
穴径(Φmm)
(基板固定穴)3.2×4個、(板ラグ取付け用穴)3.2×10箇所
仕上処理
フラックス

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
2 件中 1 - 2 件
注文
コード

品番
内容量
特性
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
37593175 CT-VAL3 1枚 - ¥470
¥449 1 ¥449
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37593184 CT-VAL3X10 1箱 はんだ付け練習基板(CT-VAL3)を10枚セットにした製品です。 ¥3,800
¥3,590 1 ¥3,590
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
