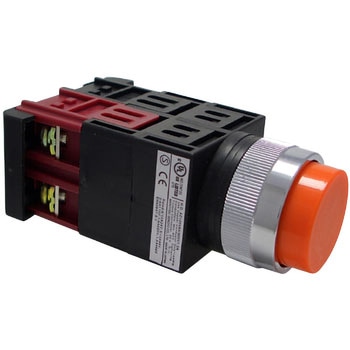

22Φ 突形スイッチ オルタネイト
- 定格使用電流(A)
- AC-15級(誘導負荷)：
24V/10、48V/10、110V/6、220V/4、440V/1.5
DC-13級(誘導負荷)：
24V/6、48V/2、110V/0.7、220V/0.3
DC-12級(抵抗負荷)：
24V/6、48V/3、110V/2、220V/1
- 形状
- 突形(金属リング)
- 種類
- 非照光式
- 保護構造
- IP65防油形
- ボタン形状
- 丸(突形)
- 端子形状
- ねじ端子
- 定格絶縁電圧(V)
- AC/DC600
- 動作方式
- オルタネイト
- 温度上昇
- 40K以下
- 絶縁抵抗(MΩ)
- 100以上(500V)
- 相対湿度
- 45～85%
- 使用周囲温度(℃)
- -20～55
- 取付穴径(Φmm)
- 22.3(+0.4～0)
- 接触抵抗(mΩ)
- 30以下
- 耐寒耐熱温度(℃)
- -40～70
- 操作力(N)
- 約12(接点構成1a1b)
- 機械的耐久性
- 50万回
- 電気的耐久性
- 50万回
- 標高(m)
- 2000以下
- 耐衝撃(m/s2)
- (誤動作)100/(耐久性)500
- 耐振動(m/s2)
- (耐久)15
- 定格通電電流(A)
- 10(接点部)
- 開閉頻度(回/時)
- 1800
- 強度
- (操作部)250N 1分間、(端子部)0.8N・m 15秒間
- RoHS指令(10物質対応)
- 対応
- コンタクトユニット
- HC形(密着取付ができます。)
- 材質(リング)
- 金属
- 耐温性
- 40℃ 93% 96時間
- 耐電圧(V/min)
- 充電部とアースの間/AC2200
- 内容量
- 1個
