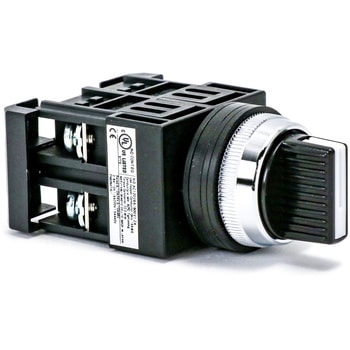

25Φ セレクタスイッチ 3ノッチ
- 取付穴径(Φmm)
- 25.5(+0.5～0)
- 形状
- つまみ形(金属リング)
- ノッチ数
- 3
- 定格使用電流(A)
- AC-15級(誘導負荷)：24V/10、48V/10、110V/6、220V/4、440V/1.5・DC-13級(誘導負荷)：24V/6、48V/2、110V/0.7、220V/0.3・DC-12級(抵抗負荷)：24V/6、48V/3、110V/2、220V/1
- 定格通電電流(A)
- 10(接点部)
- 保護構造
- IP65防油形
- 色(つまみ部)
- 黒
- 耐電圧
- 充電部とアースの間/AC2200V 1分間
- 定格絶縁電圧(V)
- AC/DC600
- 温度上昇
- 40K以下
- 絶縁抵抗(MΩ)
- 100以上(500V)
- 相対湿度
- 45～85%
- 使用周囲温度(℃)
- -20～55
- 接触抵抗(mΩ)
- 30以下
- 耐寒耐熱温度(℃)
- -40～70
- 機械的耐久性
- 100万回
- 電気的耐久性
- 100万回
- 取付方向
- コンタクトユニット/横取付(端子方向/左右)
- 標高(m)
- 2000以下
- 耐衝撃(m/s2)
- (誤動作)100/(耐久性)500
- 耐振動(m/s2)
- (耐久)15
- 開閉頻度(回/時)
- 1800
- 強度
- (操作部)2.5N・m 1分間、(端子部)0.8N・m 15秒間
- RoHS指令(10物質対応)
- 対応
- コンタクトユニット
- HC形(密着取付ができます。)
- 耐温性
- 40℃ 93% 96時間
- 内容量
- 1個
全13種類を絞り込む
接点構成
動作方式
スイッチ の新着商品
カテゴリ
商品レビュー
対象商品 : 37847284
2023-01-09
用途: 電柵設備の入力切り替えに
製造業
2a 仕様では出力先で重複が発生して回路に不具合が出ためこちらの4aタイプを使用する事に。ON.OFFが独立しているので不具合が解消されました。トグルスイッチを使用すれば、もっと簡単に対処できるのですが、操作上ロータリースイッチが適しているので、あえて２aタイプから4aタイプに変更しました。スイッチノブが若干固めなので、しっかりネジを締めておかないと、本体ごと回ってしまいました。トグルスイッチみたいに、本体に回り止めの突起物が有ると良いかなあと思いました。施工後、樹脂ゴム接着剤で、仮固定しました
1人が参考にしています
対象商品 : 37847266
2022-08-23
用途: 屋外分電盤の操作スイッチ
大崎電気工業株式会社 様（製造業）
富士電機のが3ノッチ(手動)接点方式2aが見つからず
代わりに使いました。性能は良いのですが奥行きがあります。
対象商品 : 37847266
2022-02-11
用途: 照明制御用
電気・ガス・熱供給・水道業
経年の為、既設の同製品と交換しました。取説等は付属しておりませんが、シンプルな構造なので分かりやすくて良いです。左/中/右と切り替える事で、左：左上と左下が短絡、中：全て開放、右：右上と右下が短絡です。ブッシングが付属しているので奥行きの調整も可能です。入/切/自動などの銘版は付属していませんので、別途購入するか既設品を流用する必要があります。
1人が参考にしています
対象商品 : 37847354
2016-02-29
用途: 機械の作動用
せっかく組合せでいろいろ接点をつけれるので、接点ユニットだけの販売もしてほしい。
6aのセレクターが欲しかったので、4aと2aの2種類を購入し1個ツマミ部分だけを捨ててしまった。
安くてしっかりしている。
