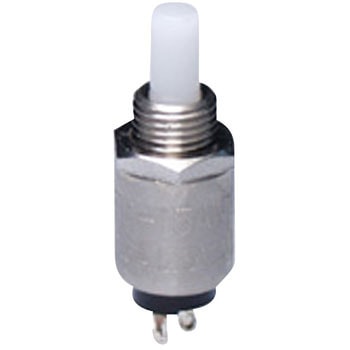

押ボタンスイッチ FBシリーズ
M5ねじ取付けの極超小形押ボタンスイッチ。
超小形で省スペースタイプ。
接触部は、摺動接触機構を採用しているため、切換えの都度セルフクリーニングを行い、高い接触信頼性を保持します。
機能動作
OFF-＜ON＞
(＜＞はモーメンタリ)
用途OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等
種類非照光式
動作方式モメンタリ
ボタン色黒・赤・白
ボタン形状丸

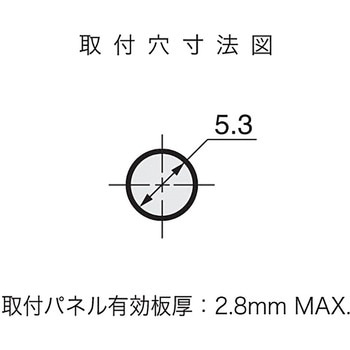

取付穴径(Φmm)5.3
使用温度範囲(℃)-10～70
接触抵抗(mΩ)30以下(DC2～4V 100mAにて)
耐熱性はんだごてをご使用の場合/温度350℃以下3秒以内
機械的開閉耐久性50000回以上
電気的開閉耐久性50000回以上
耐電圧AC1000
電流容量500mA AC125V
絶縁抵抗(MΩ)100以上(DC500V)
回路単極単投
適合操作ボタン(AT-475、AT-496)
付属品六角ナット(AT-536)
RoHS指令(10物質対応)対応
内容量1個
(＜＞はモーメンタリ)
注意
※操作部は別売りになっています。※プリント基板に取付けて、ご使用になる場合は、端子部をシーリングしたタイプ(FB-15ANEP2)をご使用ください。尚、上記商品も端子部以外はシーリングされていませんのでフラックス洗浄などに十分ご配慮ください。
※端子が曲がりやすいため、はんだ付け作業中や作業後に電線を引っぱる等の力が加わる場合は、端子間短絡のおそれがありますので、絶縁テープを使用する等、十分ご注意ください。
操作用スイッチ・ブザー・表示灯 の新着商品
カテゴリ
商品レビュー
- 対象商品：
- 38443815
2022-08-27
- 用途：
- 自作コントローラのボタン増設
製造業
自作コントローラの増設ボタンとして使用。
適度な大きさで使いやすい。
押した時のコリッとした感触が無ければ星5
- 対象商品：
- 38443824
2021-07-31
- 用途：
- 記録測定機器の紙送り速度を切り替えるためのスイッチ（屋外にて使用）
その他業種
使用頻度はほぼ無いはずのスイッチですが、交換したところ、もとに戻りました。満足です。
- 対象商品：
- 38443824
2016-02-11
- 用途：
- マジック用品制作
愛電サービス 様
off-onと説明に有ったがロックフリーであった。
説明は的確に記載してください。
MonotaROからの回答
誠に申し訳ございませんでした。
品質改善に努めて参ります。
