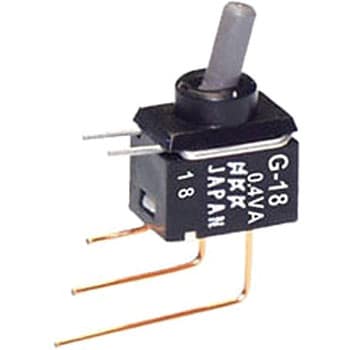

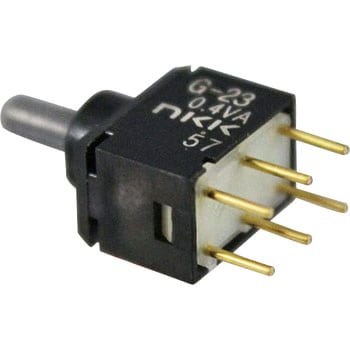

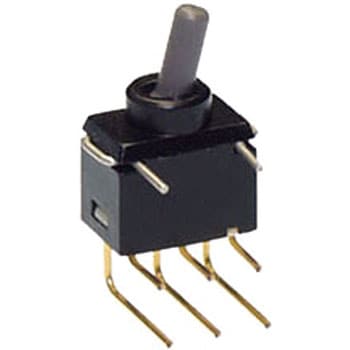

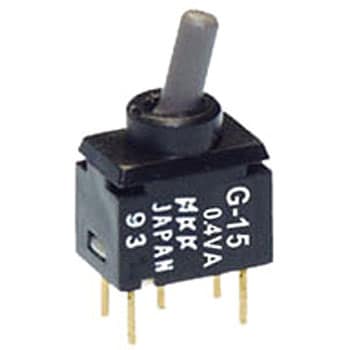

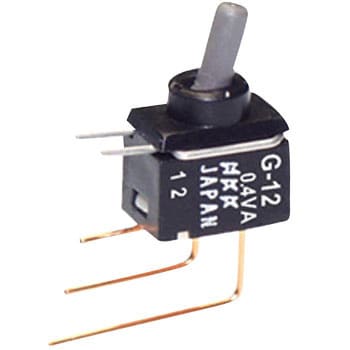

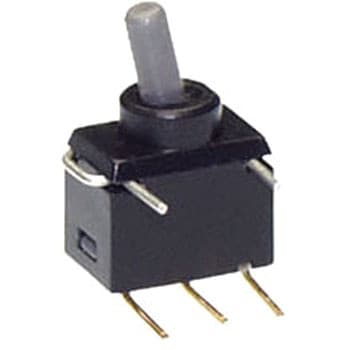

基本レバー形トグルスイッチ Gシリーズ
ハウジングは繊維強化ポリアミドの一体成形、操作部はOリング、ベース部はエポキシ樹脂等によりそれぞれ密閉されて高い防塵・防浸構造を保持し、条件による丸洗い洗浄が可能です。
コイルバネ、滑動棒、ベースの組合せにより、フラックス等の浸入及び端子ガタの発生を防止し、接触の安定性を一層向上しています。
PC-H/PC-V端子形は、1/2インチカードラックに適用が可能です。
レバー倒れ角度が大きい(28°)ので、倒れ方向が明確になります。
スライディング・ツイン・クロスバー・コンタクト機構採用。
全モールドタイプのため、静電耐圧に優れています。

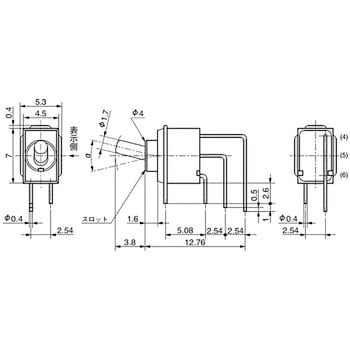

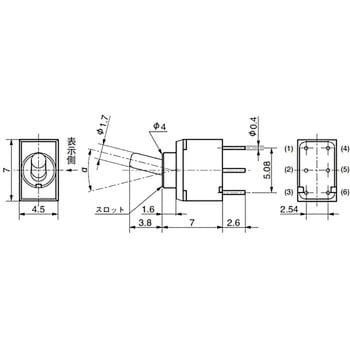

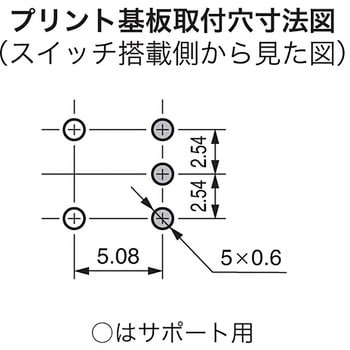

端子間ピッチはインチピッチを採用したプリント基板用です。
耐熱性
はんだごてをご使用の場合：こて先温度：390℃以下・はんだ付け時間：4s以内・回数：2回(常温に戻ってから)
はんだ槽をご使用の場合：予熱温度(T1)：110℃以下・予熱時間(t1)：40s以内・ピーク温度(T2)：270℃以下ピーク温度継続時間(t2+t3)：6s以内・基板の板厚指定：1.6mm・回数：2回(常温に戻ってから)
接触抵抗(mΩ)
はんだ槽をご使用の場合：予熱温度(T1)：110℃以下・予熱時間(t1)：40s以内・ピーク温度(T2)：270℃以下ピーク温度継続時間(t2+t3)：6s以内・基板の板厚指定：1.6mm・回数：2回(常温に戻ってから)
80以下(20mV 10mAにて)
導電部抵抗を除く接点部は50以下
電流容量
導電部抵抗を除く接点部は50以下
(AC/DC共通)
0.4VA MAX、28V MAX(適用電圧範囲/20mV～28V、適用電流範囲/0.1mA～0.1A)
最大28V 0.1Aの場合/耐久性は10000回
最小20mV 0.1μAの開閉が可能です。(電流0.1mA未満の場合、接触抵抗値の規格値は適用を除外します)
用途OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等
タイプ非照光タイプ
種類丸洗い、非照光タイプ
使用温度範囲(℃)-25～85
絶縁抵抗(MΩ)500以上(DC500V)
レバー倒れ角度(°)28±4
RoHS指令(10物質対応)対応
耐電圧(V/min)AC500以上
内容量1個
0.4VA MAX、28V MAX(適用電圧範囲/20mV～28V、適用電流範囲/0.1mA～0.1A)
最大28V 0.1Aの場合/耐久性は10000回
最小20mV 0.1μAの開閉が可能です。(電流0.1mA未満の場合、接触抵抗値の規格値は適用を除外します)
注意
※丸洗い洗浄について：はんだ付け後のフラックス洗浄の際には、アルコール系の洗浄液をお使いください。有機溶剤による洗浄はしないでください。※洗浄条件：深さ5cmの液浴槽にて、5分以内で実施してください。尚、洗浄中にスイッチを動作させること及び操作部に力を加えることはしないでください。
